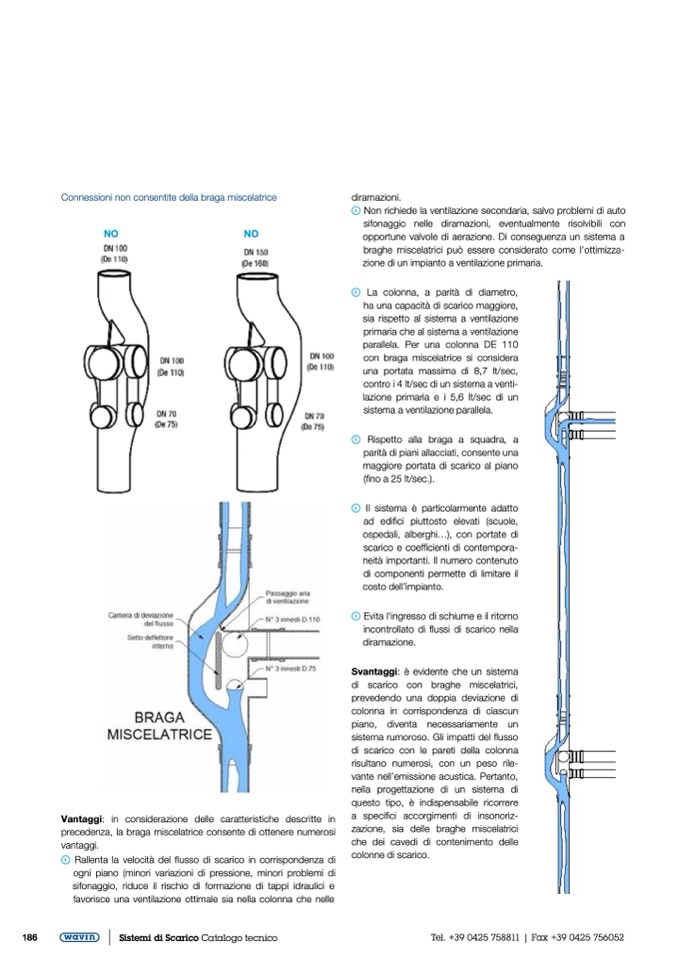

Connessioni non consentite della braga miscelatrice
NO
NO
diramazioni.
Non richiede la ventilazione secondaria, salvo problemi di auto
sifonaggio nelle diramazioni, eventualmente risolvibili con
opportune valvole di aerazione. Di conseguenza un sistema a
braghe miscelatrici può essere considerato come l’ottimizza-
zione di un impianto a ventilazione primaria.
La colonna, a parità di diametro,
ha una capacità di scarico maggiore,
sia rispetto al sistema a ventilazione
primaria che al sistema a ventilazione
parallela. Per una colonna DE 110
con braga miscelatrice si considera
una portata massima di 8,7 lt/sec,
contro i 4 lt/sec di un sistema a venti-
lazione primaria e i 5,6 lt/sec di un
sistema a ventilazione parallela.
Rispetto alla braga a squadra, a
parità di piani allacciati, consente una
maggiore portata di scarico al piano
(fino a 25 lt/sec.).
Il sistema è particolarmente adatto
ad edifici piuttosto elevati (scuole,
ospedali, alberghi...), con portate di
scarico e coefficienti di contempora-
neità importanti. Il numero contenuto
di componenti permette di limitare il
costo dell’impianto.
Evita l‘ingresso di schiume e il ritorno
incontrollato di flussi di scarico nella
diramazione.
Svantaggi: è evidente che un sistema
di scarico con braghe miscelatrici,
prevedendo una doppia deviazione di
colonna in corrispondenza di ciascun
piano, diventa necessariamente un
sistema rumoroso. Gli impatti del flusso
di scarico con le pareti della colonna
risultano numerosi, con un peso rile-
vante nell’emissione acustica. Pertanto,
nella progettazione di un sistema di
questo tipo, è indispensabile ricorrere
a specifici accorgimenti di insonoriz-
zazione, sia delle braghe miscelatrici
che dei cavedi di contenimento delle
colonne di scarico.
Vantaggi: in considerazione delle caratteristiche descritte in
precedenza, la braga miscelatrice consente di ottenere numerosi
vantaggi.
Rallenta la velocità del flusso di scarico in corrispondenza di
ogni piano (minori variazioni di pressione, minori problemi di
sifonaggio, riduce il rischio di formazione di tappi idraulici e
favorisce una ventilazione ottimale sia nella colonna che nelle
186
