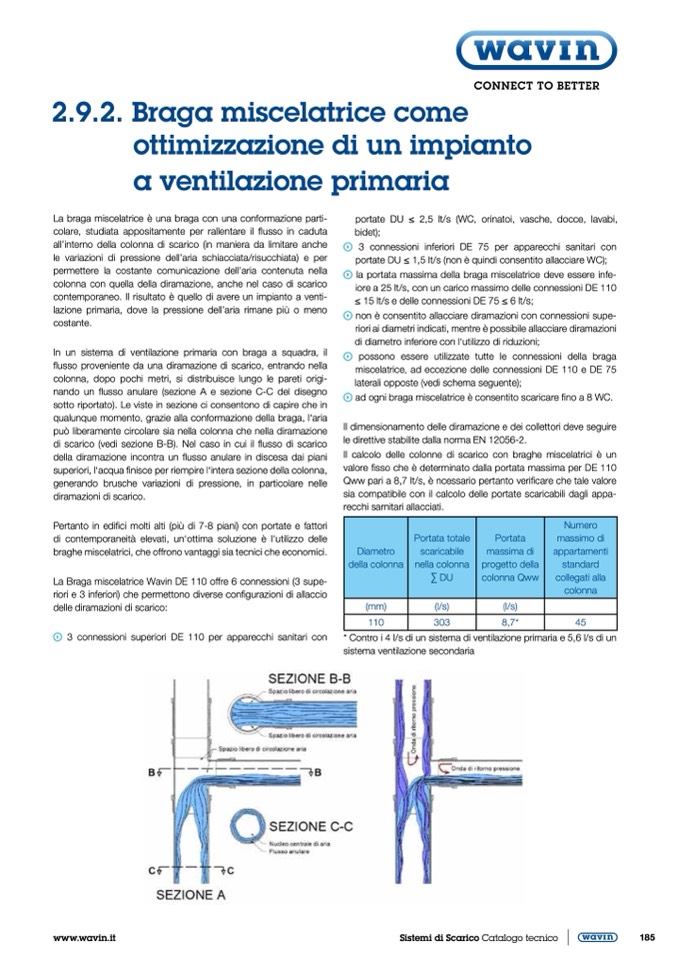

2.9.2. Braga miscelatrice come
ottimizzazione di un impianto
a ventilazione primaria
La braga miscelatrice è una braga con una conformazione parti-
colare, studiata appositamente per rallentare il flusso in caduta
all’interno della colonna di scarico (in maniera da limitare anche
le variazioni di pressione dell’aria schiacciata/risucchiata) e per
permettere la costante comunicazione dell’aria contenuta nella
colonna con quella della diramazione, anche nel caso di scarico
contemporaneo. Il risultato è quello di avere un impianto a venti-
lazione primaria, dove la pressione dell’aria rimane più o meno
costante.
In un sistema di ventilazione primaria con braga a squadra, il
flusso proveniente da una diramazione di scarico, entrando nella
colonna, dopo pochi metri, si distribuisce lungo le pareti origi-
nando un flusso anulare (sezione A e sezione C-C del disegno
sotto riportato). Le viste in sezione ci consentono di capire che in
qualunque momento, grazie alla conformazione della braga, l‘aria
può liberamente circolare sia nella colonna che nella diramazione
di scarico (vedi sezione B-B). Nel caso in cui il flusso di scarico
della diramazione incontra un flusso anulare in discesa dai piani
superiori, l‘acqua finisce per riempire l‘intera sezione della colonna,
generando brusche variazioni di pressione, in particolare nelle
diramazioni di scarico.
Pertanto in edifici molti alti (più di 7-8 piani) con portate e fattori
di contemporaneità elevati, un‘ottima soluzione è l‘utilizzo delle
braghe miscelatrici, che offrono vantaggi sia tecnici che economici.
La Braga miscelatrice Wavin DE 110 offre 6 connessioni (3 supe-
riori e 3 inferiori) che permettono diverse configurazioni di allaccio
delle diramazioni di scarico:
3 connessioni superiori DE 110 per apparecchi sanitari con
portate DU ≤ 2,5 lt/s (WC, orinatoi, vasche, docce, lavabi,
bidet);
3 connessioni inferiori DE 75 per apparecchi sanitari con
portate DU ≤ 1,5 lt/s (non è quindi consentito allacciare WC);
la portata massima della braga miscelatrice deve essere infe-
iore a 25 lt/s, con un carico massimo delle connessioni DE 110
≤ 15 lt/s e delle connessioni DE 75 ≤ 6 lt/s;
non è consentito allacciare diramazioni con connessioni supe-
riori ai diametri indicati, mentre è possibile allacciare diramazioni
di diametro inferiore con l‘utilizzo di riduzioni;
possono essere utilizzate tutte le connessioni della braga
miscelatrice, ad eccezione delle connessioni DE 110 e DE 75
laterali opposte (vedi schema seguente);
ad ogni braga miscelatrice è consentito scaricare fino a 8 WC.
Il dimensionamento delle diramazione e dei collettori deve seguire
le direttive stabilite dalla norma EN 12056-2.
Il calcolo delle colonne di scarico con braghe miscelatrici è un
valore fisso che è determinato dalla portata massima per DE 110
Qww pari a 8,7 lt/s, è ncessario pertanto verificare che tale valore
sia compatibile con il calcolo delle portate scaricabili dagli appa-
recchi sarnitari allacciati.
* Contro i 4 l/s di un sistema di ventilazione primaria e 5,6 l/s di un
sistema ventilazione secondaria
Diametro
della colonna
Portata totale
scaricabile
nella colonna
∑ DU
Portata
massima di
progetto della
colonna Qww
Numero
massimo di
appartamenti
standard
collegati alla
colonna
(mm) (l/s) (l/s)
110 303 8,7* 45
