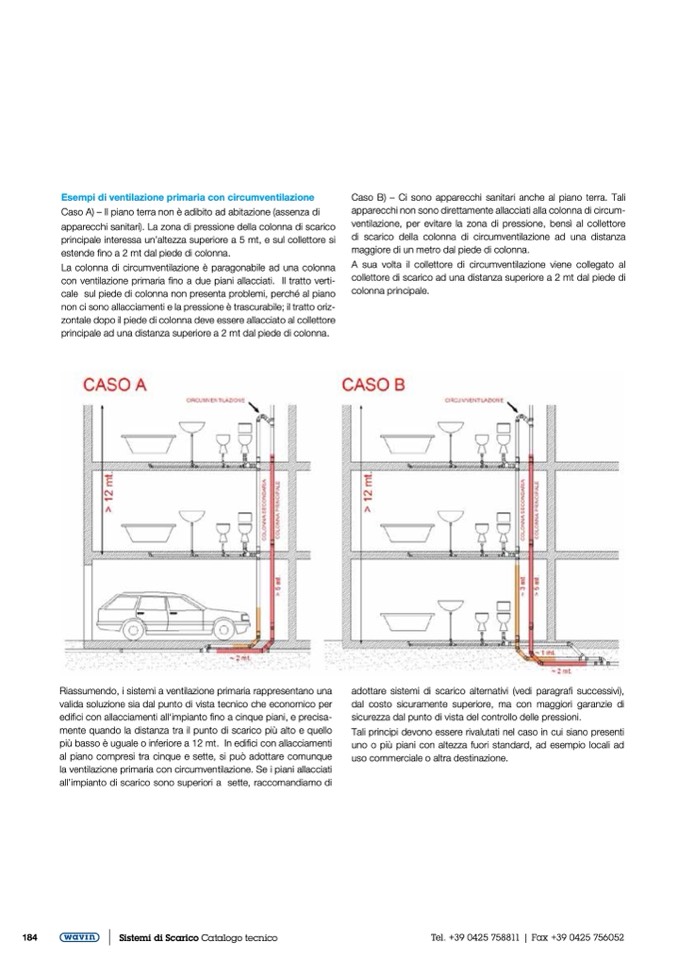

Esempi di ventilazione primaria con circumventilazione
Caso A) – Il piano terra non è adibito ad abitazione (assenza di
apparecchi sanitari). La zona di pressione della colonna di scarico
principale interessa un’altezza superiore a 5 mt, e sul collettore si
estende fino a 2 mt dal piede di colonna.
La colonna di circumventilazione è paragonabile ad una colonna
con ventilazione primaria fino a due piani allacciati. Il tratto verti-
cale sul piede di colonna non presenta problemi, perché al piano
non ci sono allacciamenti e la pressione è trascurabile; il tratto oriz-
zontale dopo il piede di colonna deve essere allacciato al collettore
principale ad una distanza superiore a 2 mt dal piede di colonna.
Caso B) – Ci sono apparecchi sanitari anche al piano terra. Tali
apparecchi non sono direttamente allacciati alla colonna di circum-
ventilazione, per evitare la zona di pressione, bensì al collettore
di scarico della colonna di circumventilazione ad una distanza
maggiore di un metro dal piede di colonna.
A sua volta il collettore di circumventilazione viene collegato al
collettore di scarico ad una distanza superiore a 2 mt dal piede di
colonna principale.
Riassumendo, i sistemi a ventilazione primaria rappresentano una
valida soluzione sia dal punto di vista tecnico che economico per
edifici con allacciamenti all‘impianto fino a cinque piani, e precisa-
mente quando la distanza tra il punto di scarico più alto e quello
più basso è uguale o inferiore a 12 mt. In edifici con allacciamenti
al piano compresi tra cinque e sette, si può adottare comunque
la ventilazione primaria con circumventilazione. Se i piani allacciati
all’impianto di scarico sono superiori a sette, raccomandiamo di
adottare sistemi di scarico alternativi (vedi paragrafi successivi),
dal costo sicuramente superiore, ma con maggiori garanzie di
sicurezza dal punto di vista del controllo delle pressioni.
Tali principi devono essere rivalutati nel caso in cui siano presenti
uno o più piani con altezza fuori standard, ad esempio locali ad
uso commerciale o altra destinazione.
