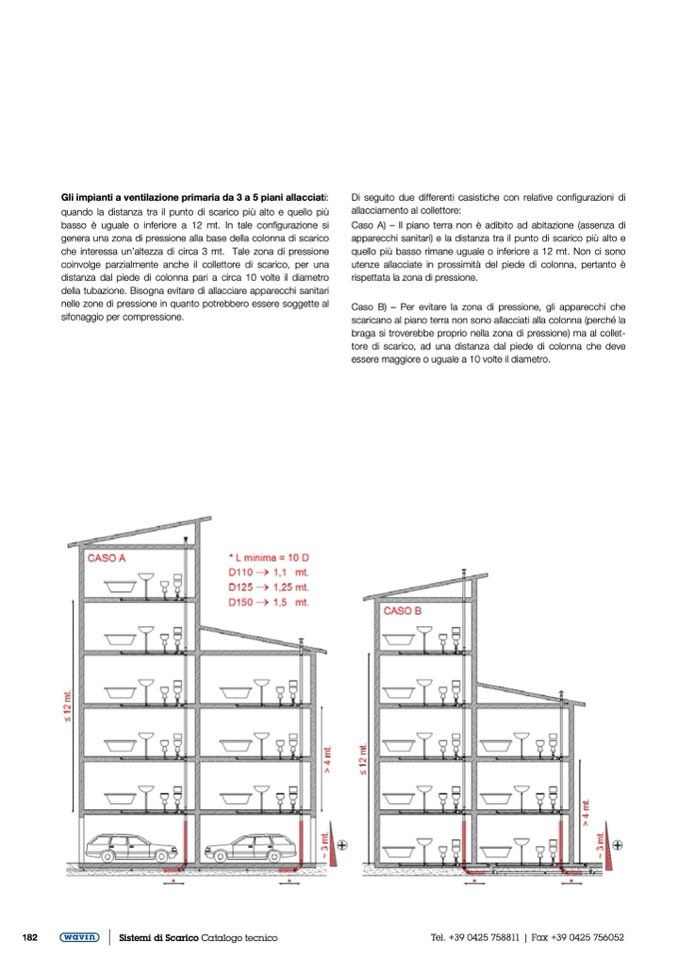

Gli impianti a ventilazione primaria da 3 a 5 piani allacciati:

quando la distanza tra il punto di scarico più alto e quello più

basso è uguale o inferiore a 12 mt. In tale configurazione si

genera una zona di pressione alla base della colonna di scarico

che interessa un’altezza di circa 3 mt. Tale zona di pressione

coinvolge parzialmente anche il collettore di scarico, per una

distanza dal piede di colonna pari a circa 10 volte il diametro

della tubazione. Bisogna evitare di allacciare apparecchi sanitari

nelle zone di pressione in quanto potrebbero essere soggette al

sifonaggio per compressione.

Di seguito due differenti casistiche con relative configurazioni di

allacciamento al collettore:

Caso A) – Il piano terra non è adibito ad abitazione (assenza di

apparecchi sanitari) e la distanza tra il punto di scarico più alto e

quello più basso rimane uguale o inferiore a 12 mt. Non ci sono

utenze allacciate in prossimità del piede di colonna, pertanto è

rispettata la zona di pressione.

Caso B) – Per evitare la zona di pressione, gli apparecchi che

scaricano al piano terra non sono allacciati alla colonna (perché la

braga si troverebbe proprio nella zona di pressione) ma al collet-

tore di scarico, ad una distanza dal piede di colonna che deve

essere maggiore o uguale a 10 volte il diametro.
