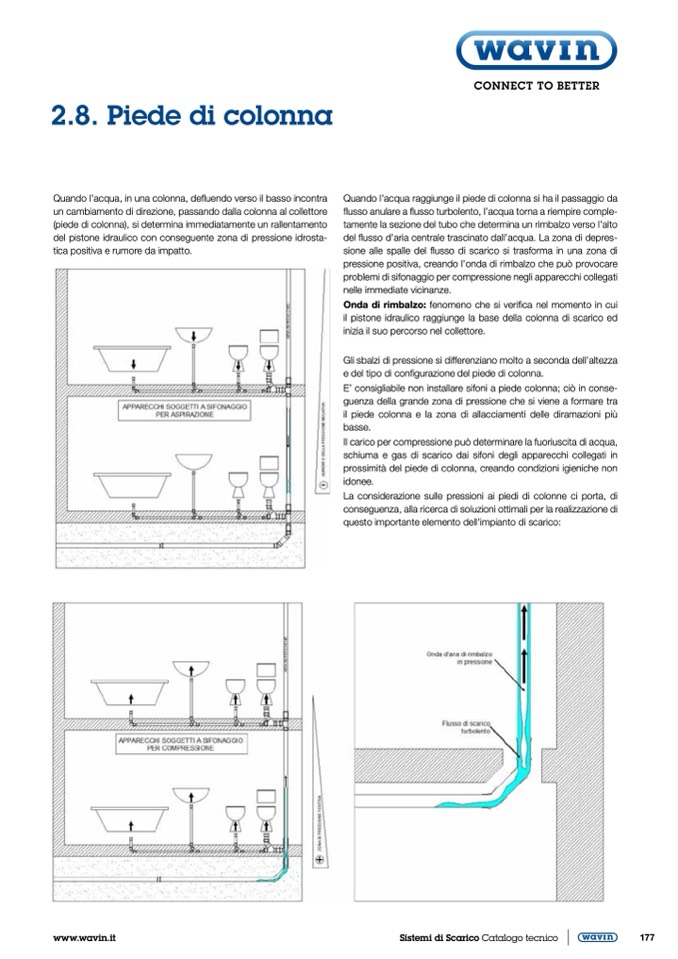

2.8. Piede di colonna
Quando l’acqua, in una colonna, de
fluendo verso il basso incontra
un cambiamento di direzione, passando dalla colonna al collettore
(piede di colonna), si determina immediatamente un rallentamento
del pistone idraulico con conseguente zona di pressione idrosta-
tica positiva e rumore da impatto.
Quando l’acqua raggiunge il piede di colonna si ha il passaggio da
flusso anulare a flusso turbolento, l’acqua torna a riempire comple-
tamente la sezione del tubo che determina un rimbalzo verso l’alto
del flusso d’aria centrale trascinato dall’acqua. La zona di depres-
sione alle spalle del flusso di scarico si trasforma in una zona di
pressione positiva, creando l’onda di rimbalzo che può provocare
problemi di sifonaggio per compressione negli apparecchi collegati
nelle immediate vicinanze.
Onda di rimbalzo: fenomeno che si verifica nel momento in cui
il pistone idraulico raggiunge la base della colonna di scarico ed
inizia il suo percorso nel collettore.
Gli sbalzi di pressione si differenziano molto a seconda dell’altezza
e del tipo di configurazione del piede di colonna.
E’ consigliabile non installare sifoni a piede colonna; ciò in conse-
guenza della grande zona di pressione che si viene a formare tra
il piede colonna e la zona di allacciamenti delle diramazioni più
basse.
Il carico per compressione può determinare la fuoriuscita di acqua,
schiuma e gas di scarico dai sifoni degli apparecchi collegati in
prossimità del piede di colonna, creando condizioni igieniche non
idonee.
La considerazione sulle pressioni ai piedi di colonne ci porta, di
conseguenza, alla ricerca di soluzioni ottimali per la realizzazione di
questo importante elemento dell’impianto di scarico:
