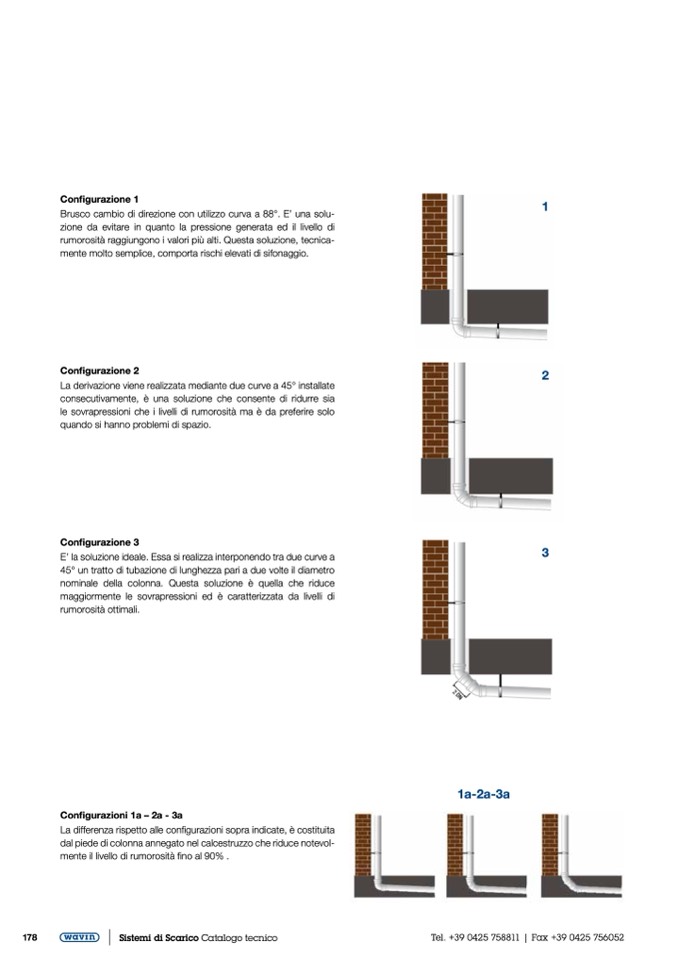

Configurazione 1

Brusco cambio di direzione con utilizzo curva a 88°. E’ una solu-

zione da evitare in quanto la pressione generata ed il livello di

rumorosità raggiungono i valori più alti. Questa soluzione, tecnica-

mente molto semplice, comporta rischi elevati di sifonaggio.

Configurazione 2

La derivazione viene realizzata mediante due curve a 45° installate

consecutivamente, è una soluzione che consente di ridurre sia

le sovrapressioni che i livelli di rumorosit

à ma è da preferire solo

quando si hanno problemi di spazio.

Configurazione 3

E’ la soluzione ideale. Essa si realizza interponendo tra due curve a

45° un tratto di tubazione di lunghezza pari a due volte il diametro

nominale della colonna. Questa soluzione è quella che riduce

maggiormente le sovrapressioni ed è caratterizzata da livelli di

rumorosità ottimali.

1

Configurazioni 1a – 2a - 3a

La differenza rispetto alle configurazioni sopra indicate, è costituita

dal piede di colonna annegato nel calcestruzzo che riduce notevol-

mente il livello di rumorosità fino al 90% .

1a-2a-3a

2

3
