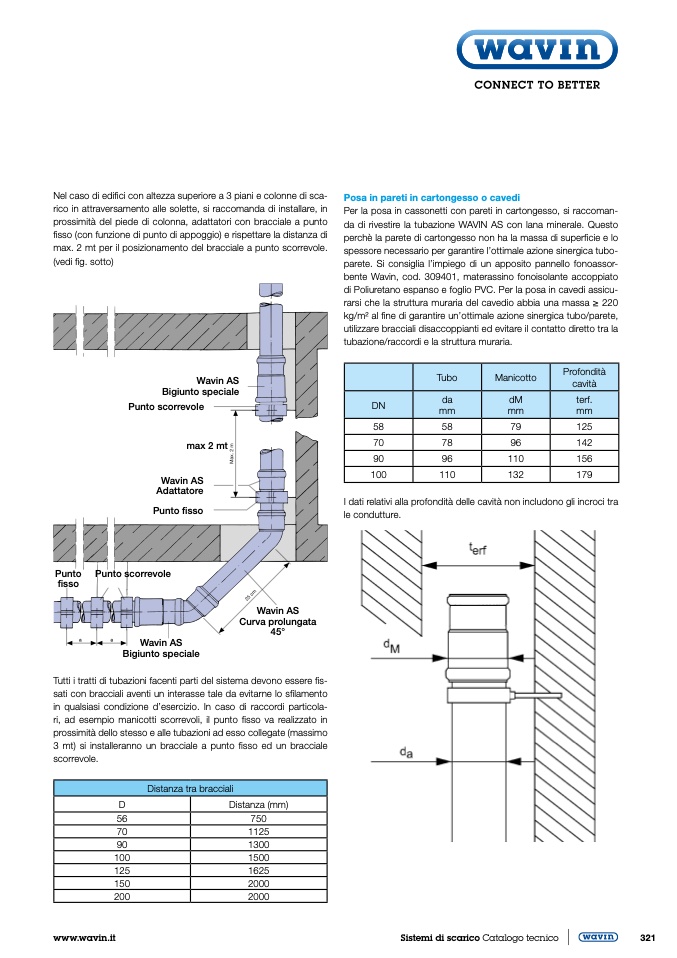

Nel caso di edifici con altezza superiore a 3 piani e colonne di sca-

rico in attraversamento alle solette, si raccomanda di installare, in

prossimità del piede di colonna, adattatori con bracciale a punto

fisso (con funzione di punto di appoggio) e rispettare la distanza di

max. 2 mt per il posizionamento del bracciale a punto scorrevole.

(vedi fig. sotto)

Wavin AS

Bigiunto speciale

Punto scorrevole

max 2 mt

Wavin AS

Adattatore

Punto fisso

Punto Punto scorrevole

fisso

Posa in pareti in cartongesso o cavedi

Per la posa in cassonetti con pareti in cartongesso, si raccoman-

da di rivestire la tubazione WAVIN AS con lana minerale. Questo

perchè la parete di cartongesso non ha la massa di superficie e lo

spessore necessario per garantire l’ottimale azione sinergica tubo-

parete. Si consiglia l’impiego di un apposito pannello fonoassor-

bente Wavin, cod. 309401, materassino fonoisolante accoppiato

di Poliuretano espanso e foglio PVC. Per la posa in cavedi assicu-

rarsi che la struttura muraria del cavedio abbia una massa ≥ 220

kg/m2 al fine di garantire un’ottimale azione sinergica tubo/parete,

utilizzare bracciali disaccoppianti ed evitare il contatto diretto tra la

tubazione/raccordi e la struttura muraria.

Tubo Manicotto

Profondità

cavità

DN

da

mm

dM

mm

terf.

mm

58 58 79 125

70 78 96 142

90 96 110 156

100 110 132 179

I dati relativi alla profondità delle cavità non includono gli incroci tra

le condutture.

a

a

Wavin AS

Curva prolungata

45°

Wavin AS

Bigiunto speciale

Tutti i tratti di tubazioni facenti parti del sistema devono essere fis-

sati con bracciali aventi un interasse tale da evitarne lo sfilamento

in qualsiasi condizione d’esercizio. In caso di raccordi particola-

ri, ad esempio manicotti scorrevoli, il punto fisso va realizzato in

prossimità dello stesso e alle tubazioni ad esso collegate (massimo

3 mt) si installeranno un bracciale a punto fisso ed un bracciale

scorrevole.

Distanza tra bracciali

D Distanza (mm)

56 750

70 1125

90 1300

100 1500

125 1625

150 2000

200 2000
