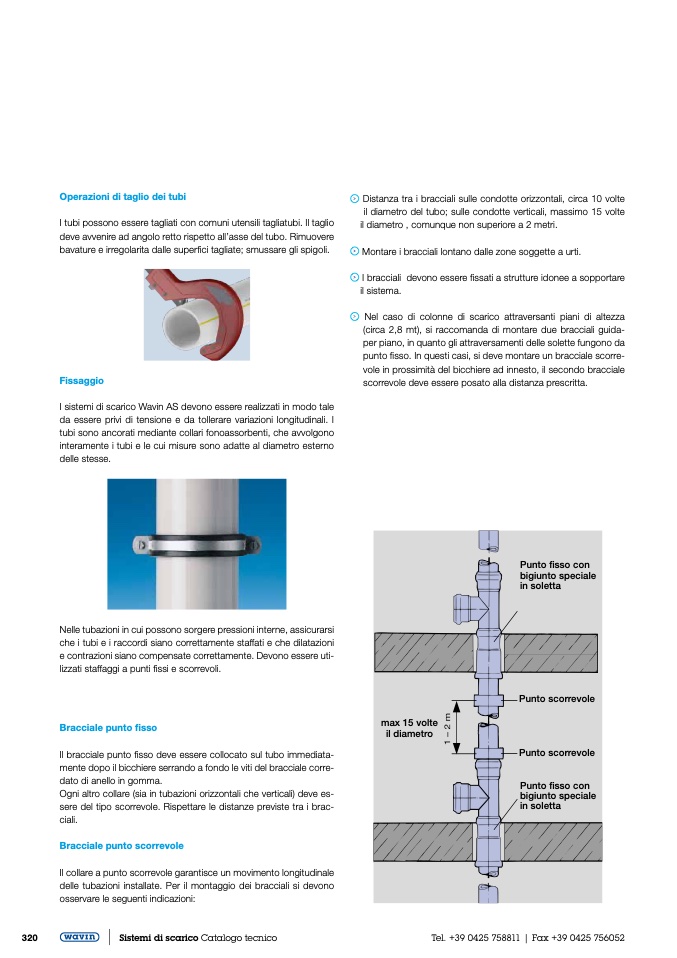

Operazioni di taglio dei tubi

I tubi possono essere tagliati con comuni utensili tagliatubi. Il taglio

deve avvenire ad angolo retto rispetto all’asse del tubo. Rimuovere

bavature e irregolarita dalle superfici tagliate; smussare gli spigoli.

Fissaggio

I sistemi di scarico Wavin AS devono essere realizzati in modo tale

da essere privi di tensione e da tollerare variazioni longitudinali. I

tubi sono ancorati mediante collari fonoassorbenti, che avvolgono

interamente i tubi e le cui misure sono adatte al diametro esterno

delle stesse.

Nelle tubazioni in cui possono sorgere pressioni interne, assicurarsi

che i tubi e i raccordi siano correttamente staffati e che dilatazioni

e contrazioni siano compensate correttamente. Devono essere uti-

lizzati staffaggi a punti fissi e scorrevoli.

Bracciale punto fisso

Il bracciale punto fisso deve essere collocato sul tubo immediata-

mente dopo il bicchiere serrando a fondo le viti del bracciale corre-

dato di anello in gomma.

Ogni altro collare (sia in tubazioni orizzontali che verticali) deve es-

sere del tipo scorrevole. Rispettare le distanze previste tra i brac-

ciali.

Bracciale punto scorrevole

Il collare a punto scorrevole garantisce un movimento longitudinale

delle tubazioni installate. Per il montaggio dei bracciali si devono

osservare le seguenti indicazioni:

Distanza tra i bracciali sulle condotte orizzontali, circa 10 volte

il diametro del tubo; sulle condotte verticali, massimo 15 volte

il diametro , comunque non superiore a 2 metri.

Montare i bracciali lontano dalle zone soggette a urti.

I bracciali devono essere fissati a strutture idonee a sopportare

il sistema.

Nel caso di colonne di scarico attraversanti piani di altezza

(circa 2,8 mt), si raccomanda di montare due bracciali guida-

per piano, in quanto gli attraversamenti delle solette fungono da

punto fisso. In questi casi, si deve montare un bracciale scorre-

vole in prossimità del bicchiere ad innesto, il secondo bracciale

scorrevole deve essere posato alla distanza prescritta.

max 15 volte

il diametro

Punto fisso con

bigiunto speciale

in soletta

Punto scorrevole

Punto scorrevole

Punto fisso con

bigiunto speciale

in soletta

320
