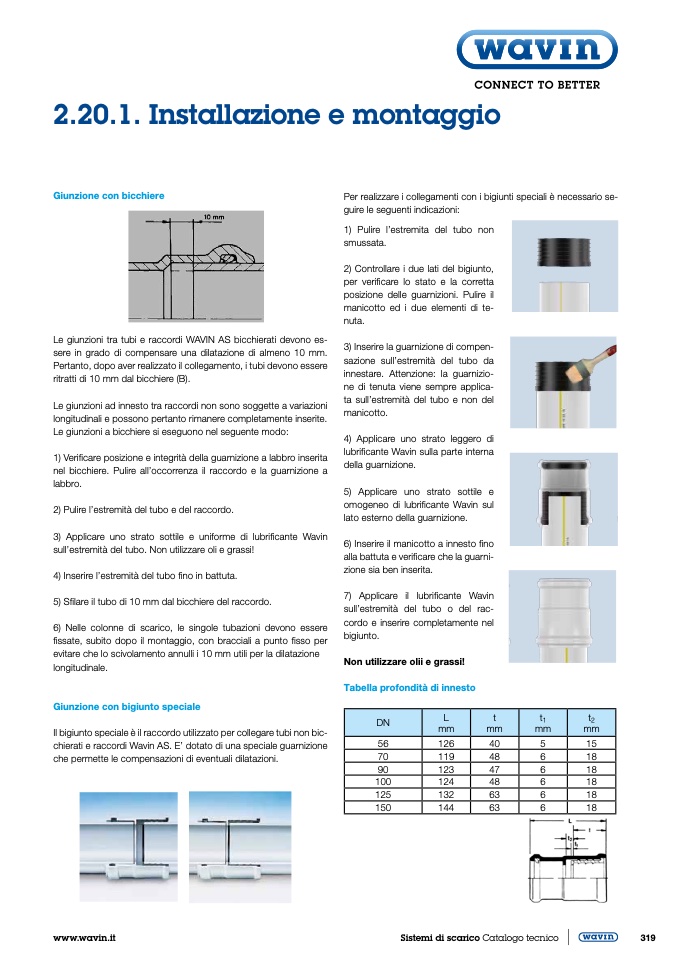

2.20.1. Installazione e montaggio
Giunzione con bicchiere
Le giunzioni tra tubi e raccordi WAVIN AS bicchierati devono es-
sere in grado di compensare una dilatazione di almeno 10 mm.
Pertanto, dopo aver realizzato il collegamento, i tubi devono essere
ritratti di 10 mm dal bicchiere (B).
Le giunzioni ad innesto tra raccordi non sono soggette a variazioni
longitudinali e possono pertanto rimanere completamente inserite.
Le giunzioni a bicchiere si eseguono nel seguente modo:
1) Verificare posizione e integrità della guarnizione a labbro inserita
nel bicchiere. Pulire all’occorrenza il raccordo e la guarnizione a
labbro.
2) Pulire l’estremit
à del tubo e del raccordo.
3) Applicare uno strato sottile e uniforme di lubrificante Wavin
sull’estremità del tubo. Non utilizzare oli e grassi!
4) Inserire l’estremità del tubo fino in battuta.
5) Sfilare il tubo di 10 mm dal bicchiere del raccordo.
6) Nelle colonne di scarico, le singole tubazioni devono essere
fissate, subito dopo il montaggio, con bracciali a punto fisso per
evitare che lo scivolamento annulli i 10 mm utili per la dilatazione
longitudinale.
Giunzione con bigiunto speciale
Il bigiunto speciale
è il raccordo utilizzato per collegare tubi non bic-
chierati e raccordi Wavin AS. E’ dotato di una speciale guarnizione
che permette le compensazioni di eventuali dilatazioni.
Per realizzare i collegamenti con i bigiunti speciali è necessario se-
guire le seguenti indicazioni:
1) Pulire l’estremita del tubo non
smussata.
2) Controllare i due lati del bigiunto,
per verificare lo stato e la corretta
posizione delle guarnizioni. Pulire il
manicotto ed i due elementi di te-
nuta.
3) Inserire la guarnizione di compen-
sazione sull’estremità del tubo da
innestare. Attenzione: la guarnizio-
ne di tenuta viene sempre applica-
ta sull’estremità del tubo e non del
manicotto.
4) Applicare uno strato leggero di
lubrificante Wavin sulla parte interna
della guarnizione.
5) Applicare uno strato sottile e
omogeneo di lubrificante Wavin sul
lato esterno della guarnizione.
6) Inserire il manicotto a innesto fino
alla battuta e verificare che la guarni-
zione sia ben inserita.
7) Applicare il lubrificante Wavin
sull’estremità del tubo o del rac-
cordo e inserire completamente nel
bigiunto.
Non utilizzare olii e grassi!
Tabella profondità di innesto
DN
L
mm
t
mm
t
1
mm
t
2
mm
56
126 40 5 15
70
119 48 6 18
90
123 47 6 18
100
124 48 6 18
125 132 63 6 18
150
144 63 6 18
