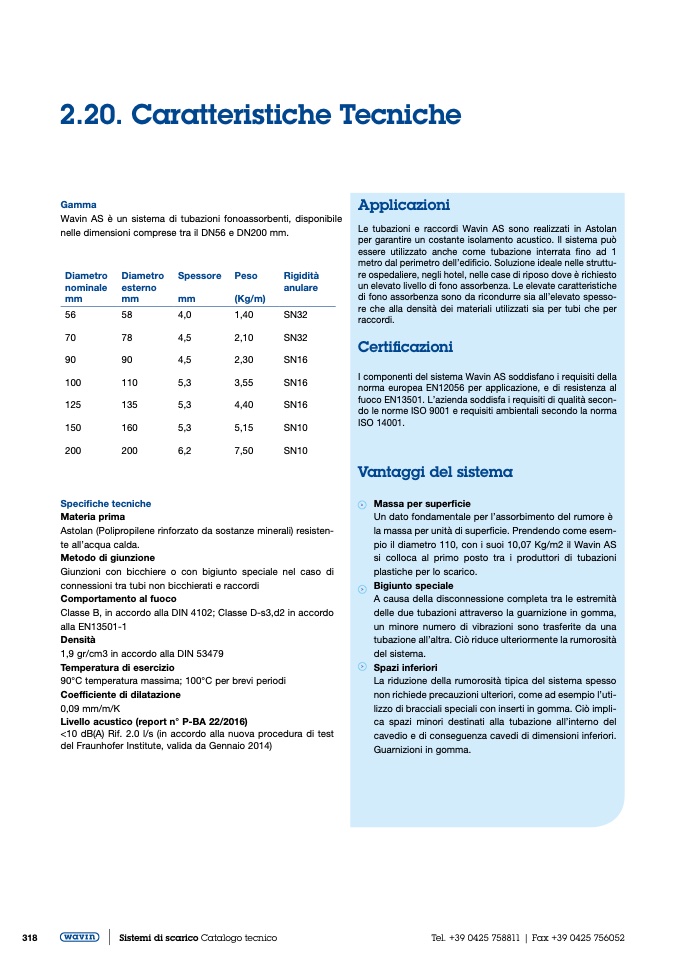

2.20. Caratteristiche Tecniche

Gamma

Wavin AS è un sistema di tubazioni fonoassorbenti, disponibile

nelle dimensioni comprese tra il DN56 e DN200 mm.

Diametro Diametro Spessore Peso

Rigidità

nominale esterno

anulare

mm

mm

mm

(Kg/m)

56

58

4,0

1,40

SN32

70

78

4,5

2,10

SN32

90

90

4,5

2,30

SN16

100

110

5,3

3,55

SN16

125

135

5,3

4,40

SN16

150

160

5,3

5,15

SN10

200

200

6,2

7,50

SN10

Specifiche tecniche

Materia prima

Astolan (Polipropilene rinforzato da sostanze minerali) resisten-

te all’acqua calda.

Metodo di giunzione

Giunzioni con bicchiere o con bigiunto speciale nel caso di

connessioni tra tubi non bicchierati e raccordi

Comportamento al fuoco

Classe B, in accordo alla DIN 4102; Classe D-s3,d2 in accordo

alla EN13501-1

Densità

1,9 gr/cm3 in accordo alla DIN 53479

Temperatura di esercizio

90°C temperatura massima; 100°C per brevi periodi

Coefficiente di dilatazione

0,09 mm/m/K

Livello acustico (report n° P-BA 22/2016)

<10 dB(A) Rif. 2.0 l/s (in accordo alla nuova procedura di test

del Fraunhofer Institute, valida da Gennaio 2014)

Applicazioni

Le tubazioni e raccordi Wavin AS sono realizzati in Astolan

per garantire un costante isolamento acustico. Il sistema può

essere utilizzato anche come tubazione interrata fino ad 1

metro dal perimetro dell’edificio. Soluzione ideale nelle struttu-

re ospedaliere, negli hotel, nelle case di riposo dove è richiesto

un elevato livello di fono assorbenza. Le elevate caratteristiche

di fono assorbenza sono da ricondurre sia all’elevato spesso-

re che alla densità dei materiali utilizzati sia per tubi che per

raccordi.

Certificazioni

I componenti del sistema Wavin AS soddisfano i requisiti della

norma europea EN12056 per applicazione, e di resistenza al

fuoco EN13501. L’azienda soddisfa i requisiti di qualità secon-

do le norme ISO 9001 e requisiti ambientali secondo la norma

ISO 14001.

Vantaggi del sistema

Massa per superficie

Un dato fondamentale per l’assorbimento del rumore è

la massa per unità di superficie. Prendendo come esem-

pio il diametro 110, con i suoi 10,07 Kg/m2 il Wavin AS

si colloca al primo posto tra i produttori di tubazioni

plastiche per lo scarico.

Bigiunto speciale

A causa della disconnessione completa tra le estremità

delle due tubazioni attraverso la guarnizione in gomma,

un minore numero di vibrazioni sono trasferite da una

tubazione all’altra. Ciò riduce ulteriormente la rumorosità

del sistema.

Spazi inferiori

La riduzione della rumorosità tipica del sistema spesso

non richiede precauzioni ulteriori, come ad esempio l’uti-

lizzo di bracciali speciali con inserti in gomma. Ciò impli-

ca spazi minori destinati alla tubazione all’interno del

cavedio e di conseguenza cavedi di dimensioni inferiori.

Guarnizioni in gomma.
