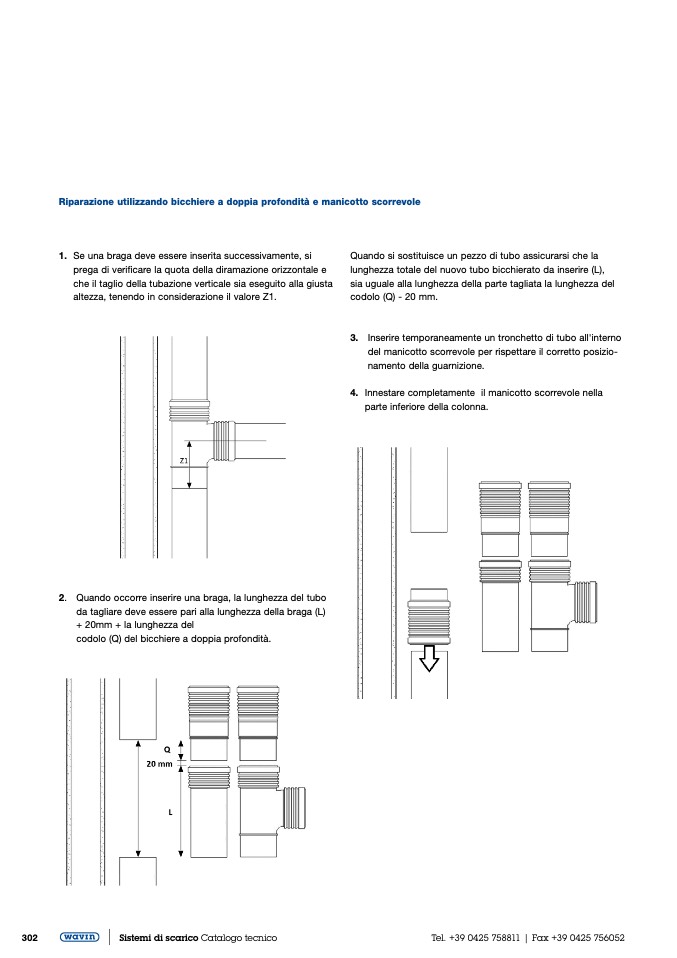

Riparazione utilizzando bicchiere a doppia profondità e manicotto scorrevole

1. Se una braga deve essere inserita successivamente, si

prega di verificare la quota della diramazione orizzontale e

che il taglio della tubazione verticale sia eseguito alla giusta

altezza, tenendo in considerazione il valore Z1.

Quando si sostituisce un pezzo di tubo assicurarsi che la

lunghezza totale del nuovo tubo bicchierato da inserire (L),

sia uguale alla lunghezza della parte tagliata la lunghezza del

codolo (Q) - 20 mm.

3. Inserire temporaneamente un tronchetto di tubo all'interno

del manicotto scorrevole per rispettare il corretto posizio-

namento della guarnizione.

4. Innestare completamente il manicotto scorrevole nella

parte inferiore della colonna.

2.

Quando occorre inserire una braga, la lunghezza del tubo

da tagliare deve essere pari alla lunghezza della braga (L)

+ 20mm + la lunghezza del

codolo (Q) del bicchiere a doppia profondità.
