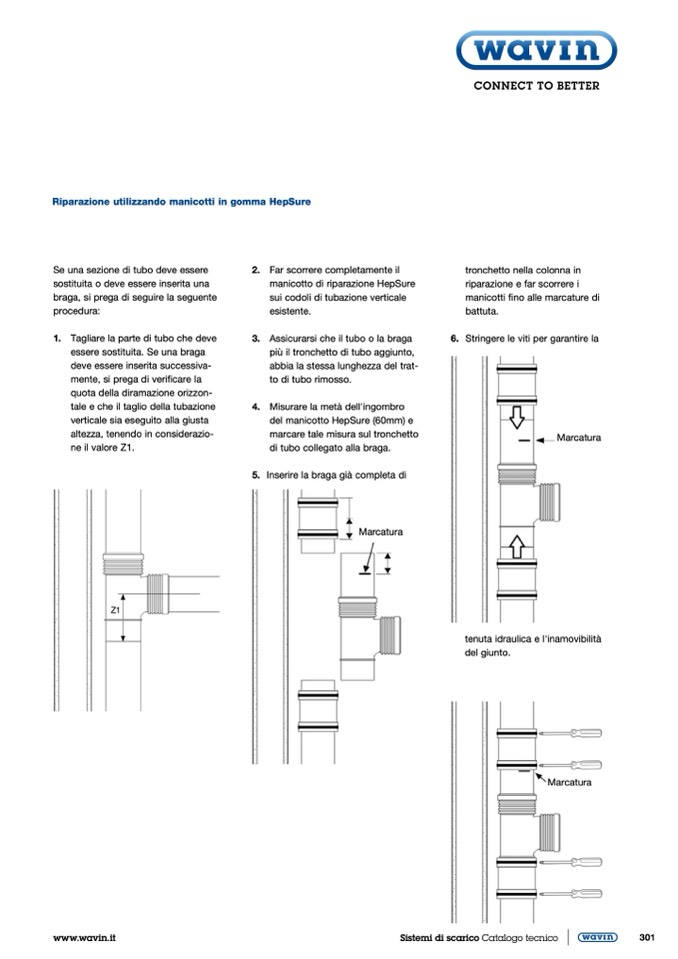

Riparazione utilizzando manicotti in gomma HepSure

Se una sezione di tubo deve essere

sostituita o deve essere inserita una

braga, si prega di seguire la seguente

procedura:

1. Tagliare la parte di tubo che deve

essere sostituita. Se una braga

deve essere inserita successiva-

mente, si prega di verificare la

quota della diramazione orizzon-

tale e che il taglio della tubazione

verticale sia eseguito alla giusta

altezza, tenendo in considerazio-

ne il valore Z1.

2. Far scorrere completamente il

manicotto di riparazione HepSure

sui codoli di tubazione verticale

esistente.

3. Assicurarsi che il tubo o la braga

più il tronchetto di tubo aggiunto,

abbia la stessa lunghezza del trat-

to di tubo rimosso.

4. Misurare la metà dell'ingombro

del manicotto HepSure (60mm) e

marcare tale misura sul tronchetto

di tubo collegato alla braga.

5. Inserire la braga già completa di

Marcatura

tronchetto nella colonna in

riparazione e far scorrere i

manicotti fino alle marcature di

battuta.

6. Stringere le viti per garantire la

Marcatura

www.wavin.it

Sistemi di scarico Catalogo tecnico

301

Z1

tenuta idraulica e l'inamovibilità

del giunto.

Marcatura
