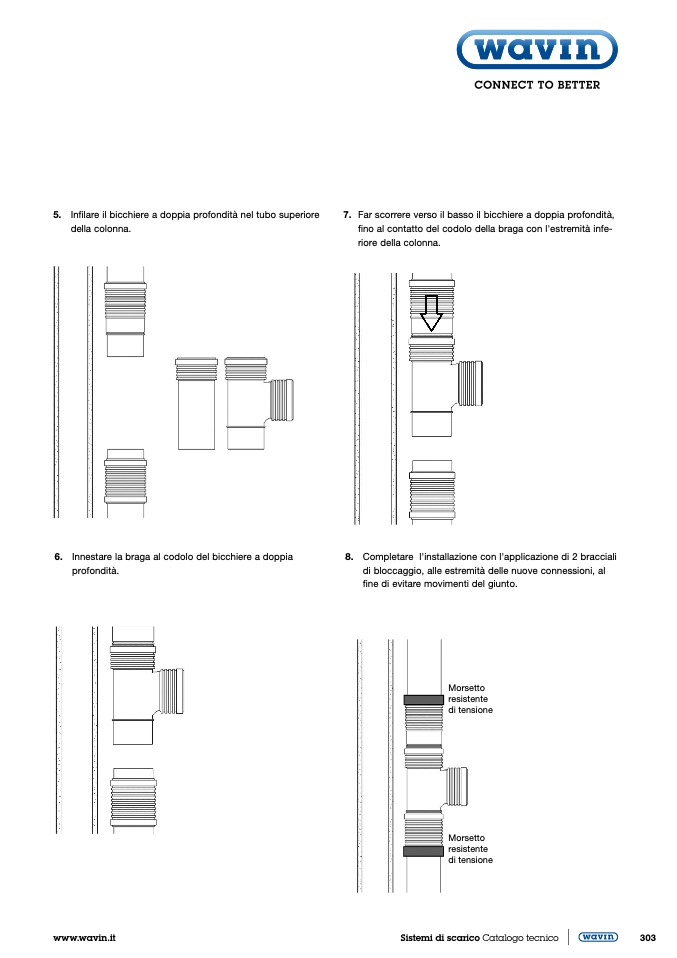

5. Infilare il bicchiere a doppia profondità nel tubo superiore

della colonna.

7. Far scorrere verso il basso il bicchiere a doppia profondità,

fino al contatto del codolo della braga con l'estremità infe-

riore della colonna.

6. Innestare la braga al codolo del bicchiere a doppia

profondità.

8.

Completare l'installazione con l'applicazione di 2 bracciali

di bloccaggio, alle estremità delle nuove connessioni, al

fine di evitare movimenti del giunto.

www.wavin.it

Sistemi di scarico Catalogo tecnico

303

Morsetto

resistente

di tensione

Morsetto

resistente

di tensione
