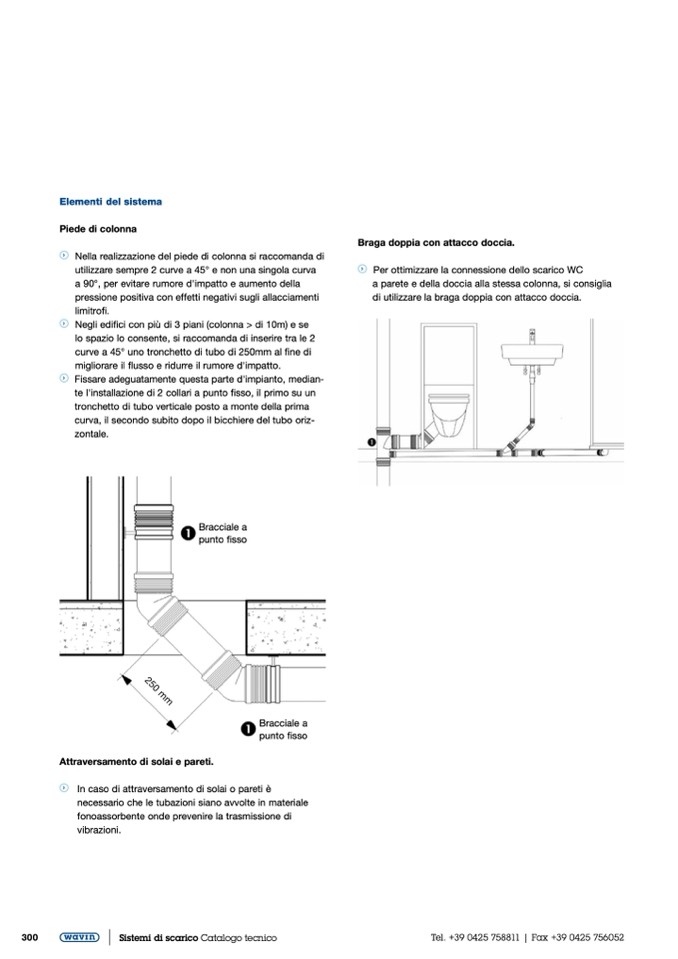

Elementi del sistema
Piede di colonna
Nella realizzazione del piede di colonna si raccomanda di
utilizzare sempre 2 curve a 45° e non una singola curva
a 90°, per evitare rumore d'impatto e aumento della
pressione positiva con effetti negativi sugli allacciamenti
limitrofi.
Negli edifici con più di 3 piani (colonna > di 10m) e se
lo spazio lo consente, si raccomanda di inserire tra le 2
curve a 45° uno tronchetto di tubo di 250mm al fine di
migliorare il flusso e ridurre il rumore d'impatto.
Fissare adeguatamente questa parte d'impianto, median-
te l'installazione di 2 collari a punto fisso, il primo su un
tronchetto di tubo verticale posto a monte della prima
curva, il secondo subito dopo il bicchiere del tubo oriz-
zontale.
Attraversamento di solai e pareti.
In caso di attraversamento di solai o pareti è
necessario che le tubazioni siano avvolte in materiale
fonoassorbente onde prevenire la trasmissione di
vibrazioni.
Braga doppia con attacco doccia.
Per ottimizzare la connessione dello scarico WC
a parete e della doccia alla stessa colonna, si consiglia
di utilizzare la braga doppia con attacco doccia.
Bracciale a
punto fisso
Bracciale a
punto fisso
300
