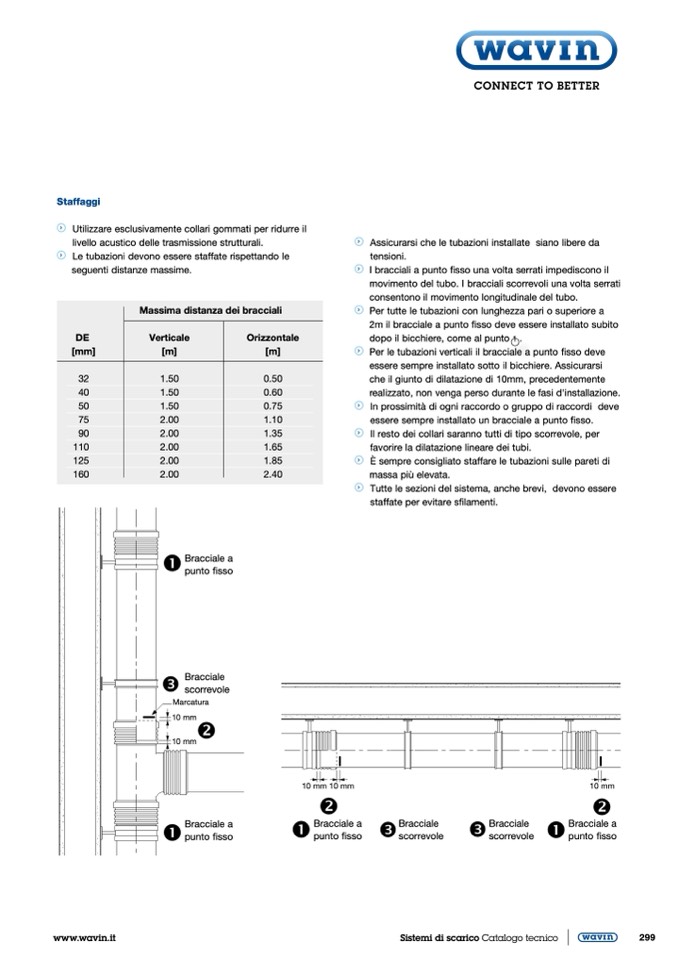

Staffaggi
Utilizzare esclusivamente collari gommati per ridurre il
livello acustico delle trasmissione strutturali.
Le tubazioni devono essere staffate rispettando le
seguenti distanze massime.
Assicurarsi che le tubazioni installate siano libere da
tensioni.
I bracciali a punto fisso una volta serrati impediscono il
movimento del tubo. I bracciali scorrevoli una volta serrati
consentono il movimento longitudinale del tubo.
Per tutte le tubazioni con lunghezza pari o superiore a
2m il bracciale a punto fisso deve essere installato subito
dopo il bicchiere, come al punto 1 .
Per le tubazioni verticali il bracciale a punto fisso deve
essere sempre installato sotto il bicchiere. Assicurarsi
che il giunto di dilatazione di 10mm, precedentemente
realizzato, non venga perso durante le fasi d'installazione.
In prossimità di ogni raccordo o gruppo di raccordi deve
essere sempre installato un bracciale a punto fisso.
Il resto dei collari saranno tutti di tipo scorrevole, per
favorire la dilatazione lineare dei tubi.
È sempre consigliato staffare le tubazioni sulle pareti di
massa più elevata.
Tutte le sezioni del sistema, anche brevi, devono essere
staffate per evitare sfilamenti.
Massima distanza dei bracciali
DE
[mm]
Verticale
[m]
1.50
32
40
50
75
90
110
125
160
2.00
2.40
1.50
1.50
2.00
2.00
2.00
2.00
Orizzontale
[m]
0.50
0.60
0.75
1.10
1.35
1.65
1.85
Bracciale a
punto fisso
Bracciale
scorrevole
Marcatura
10 mm
10 mm
Bracciale a
punto fisso
10 mm 10 mm
10 mm
Bracciale a
punto fisso
Bracciale
scorrevole
Bracciale
scorrevole
Bracciale a
punto fisso
