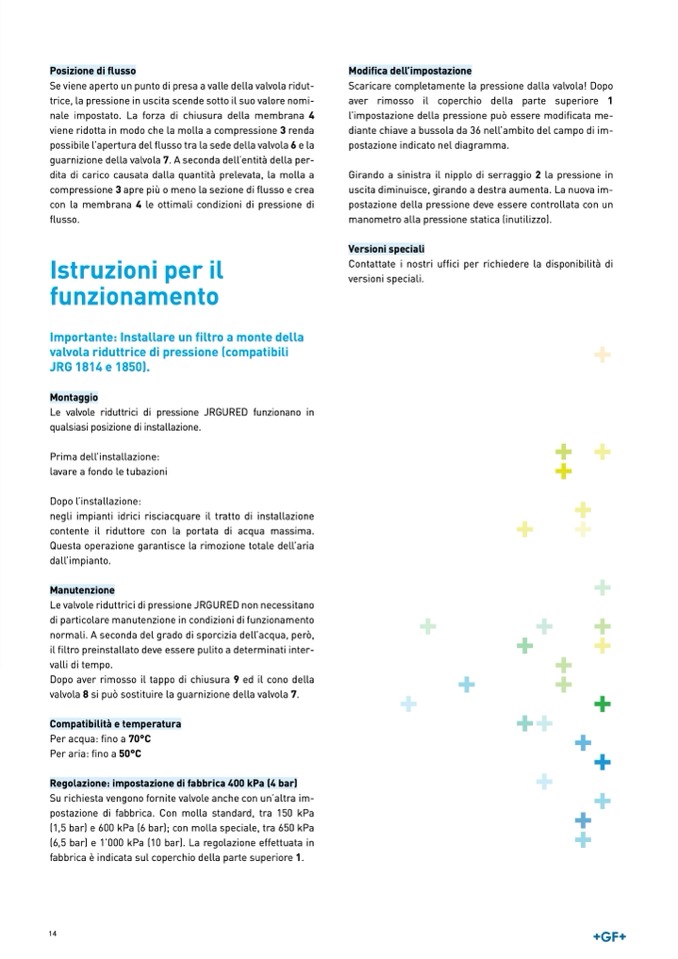

Posizione di flusso

Se viene aperto un punto di presa a valle della valvola ridut-

trice, la pressione in uscita scende sotto il suo valore nomi-

nale impostato. La forza di chiusura della membrana 4

viene ridotta in modo che la molla a compressione 3 renda

possibile l’apertura del flusso tra la sede della valvola 6 e la

guarnizione della valvola 7. A seconda dell’entità della per-

dita di carico causata dalla quantità prelevata, la molla a

compressione 3 apre più o meno la sezione di flusso e crea

con la membrana 4 le ottimali condizioni di pressione di

flusso.

Istruzioni per il

funzionamento

Importante: Installare un filtro a monte della

valvola riduttrice di pressione (compatibili

JRG 1814 e 1850).

Montaggio

Le valvole riduttrici di pressione JRGURED funzionano in

qualsiasi posizione di installazione.

Prima dell’installazione:

lavare a fondo le tubazioni

Dopo l’installazione:

negli impianti idrici risciacquare il tratto di installazione

contente il riduttore con la portata di acqua massima.

Questa operazione garantisce la rimozione totale dell’aria

dall’impianto.

Manutenzione

Le valvole riduttrici di pressione JRGURED non necessitano

di particolare manutenzione in condizioni di funzionamento

normali. A seconda del grado di sporcizia dell’acqua, però,

il filtro preinstallato deve essere pulito a determinati inter-

valli di tempo.

Dopo aver rimosso il tappo di chiusura 9 ed il cono della

valvola 8 si può sostituire la guarnizione della valvola 7.

Compatibilità e temperatura

Per acqua: fino a 70°C

Per aria: fino a 50°C

Regolazione: impostazione di fabbrica 400 kPa (4 bar)

Su richiesta vengono fornite valvole anche con un’altra im-

postazione di fabbrica. Con molla standard, tra 150 kPa

(1,5 bar) e 600 kPa (6 bar); con molla speciale, tra 650 kPa

(6,5 bar) e 1’000 kPa (10 bar). La regolazione effettuata in

fabbrica è indicata sul coperchio della parte superiore 1.

Modifica dell’impostazione

Scaricare completamente la pressione dalla valvola! Dopo

aver rimosso il coperchio della parte superiore 1

l’impostazione della pressione può essere modificata me-

diante chiave a bussola da 36 nell’ambito del campo di im-

postazione indicato nel diagramma.

Girando a sinistra il nipplo di serraggio 2 la pressione in

uscita diminuisce, girando a destra aumenta. La nuova im-

postazione della pressione deve essere controllata con un

manometro alla pressione statica (inutilizzo).

Versioni speciali

Contattate i nostri uffici per richiedere la disponibilità di

versioni speciali.
