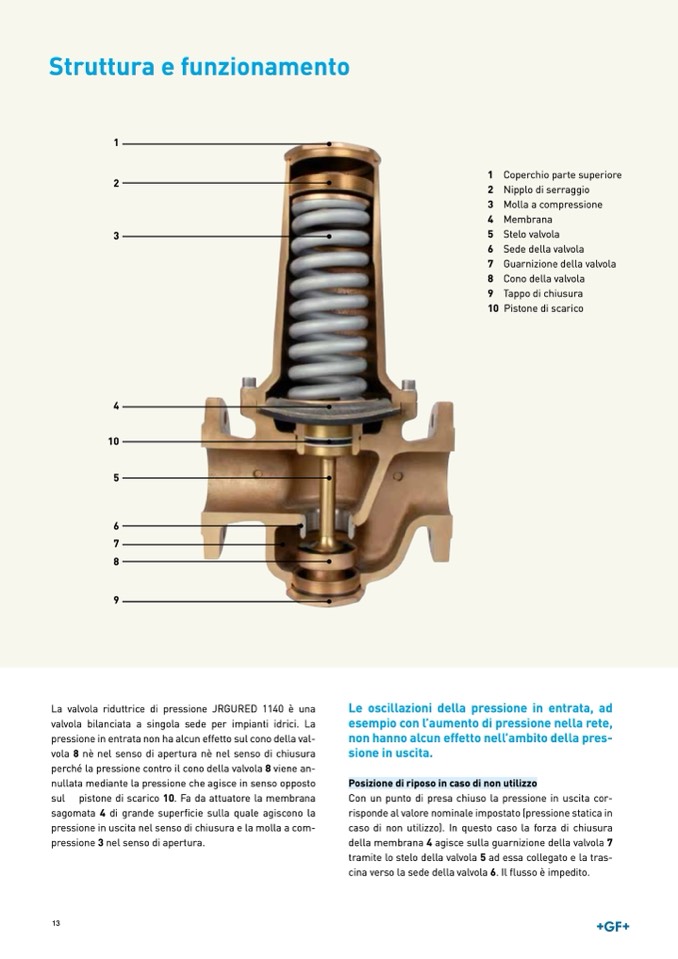

Struttura e funzionamento

1

2

3

1 Coperchio parte superiore

2 Nipplo di serraggio

3 Molla a compressione

4 Membrana

5 Stelo valvola

6 Sede della valvola

7 Guarnizione della valvola

8 Cono della valvola

9 Tappo di chiusura

10 Pistone di scarico

4

10

5

6

7

8

9

La valvola riduttrice di pressione JRGURED 1140 è una

valvola bilanciata a singola sede per impianti idrici. La

pressione in entrata non ha alcun effetto sul cono della val-

vola 8 nè nel senso di apertura nè nel senso di chiusura

perché la pressione contro il cono della valvola 8 viene an-

nullata mediante la pressione che agisce in senso opposto

sul pistone di scarico 10. Fa da attuatore la membrana

sagomata 4 di grande superficie sulla quale agiscono la

pressione in uscita nel senso di chiusura e la molla a com-

pressione 3 nel senso di apertura.

Le oscillazioni della pressione in entrata, ad

esempio con l’aumento di pressione nella rete,

non hanno alcun effetto nell’ambito della pres-

sione in uscita.

Posizione di riposo in caso di non utilizzo

Con un punto di presa chiuso la pressione in uscita cor-

risponde al valore nominale impostato (pressione statica in

caso di non utilizzo). In questo caso la forza di chiusura

della membrana 4 agisce sulla guarnizione della valvola 7

tramite lo stelo della valvola 5 ad essa collegato e la tras-

cina verso la sede della valvola 6. Il flusso è impedito.
