Residenziale Easy Pack

Metodi di

calcolo

Esempi di selezione

Certificato

Certificato

REACH

RoHS

Industria

Building

Condizionam.

dell’aria

Interior

design

*su richiesta

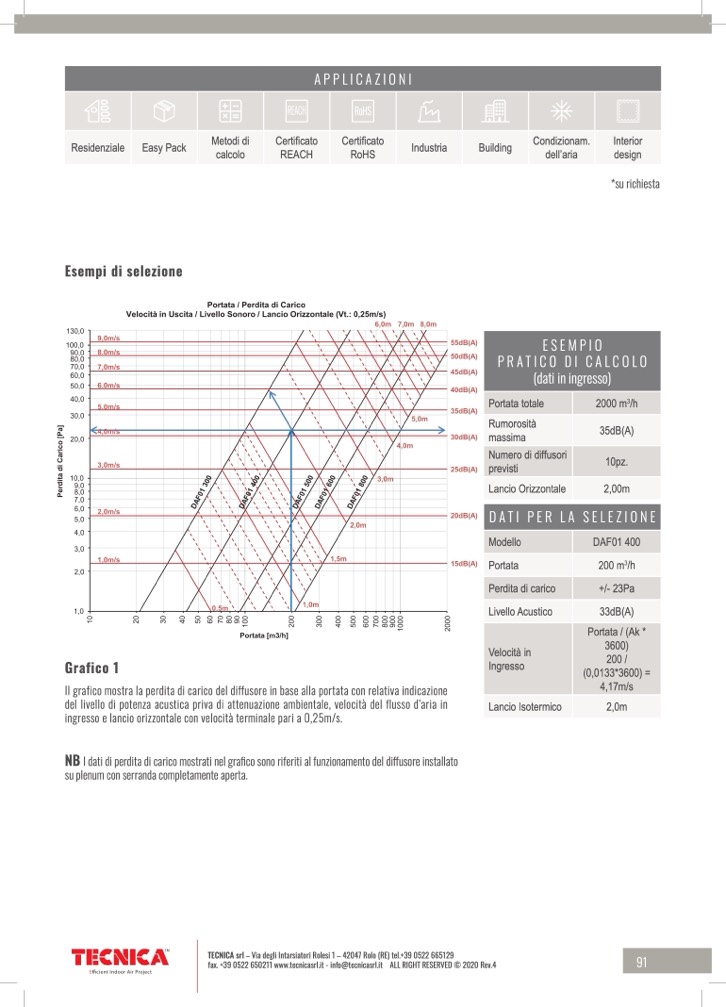

Grafico 1

Modello

Portata

Perdita di carico

Livello Acustico

Velocità in

Ingresso

Lancio Isotermico

DAF01 400

200 m

3

/h

+/- 23Pa

33dB(A)

Portata / (Ak *

3600)

200 /

(0,0133*3600) =

4,17m/s

Il grafico mostra la perdita di carico del diffusore in base alla portata con relativa indicazione

del livello di potenza acustica priva di attenuazione ambientale, velocità del flusso d’aria in

ingresso e lancio orizzontale con velocità terminale pari a 0,25m/s.

NB I dati di perdita di carico mostrati nel grafico sono riferiti al funzionamento del diffusore installato

su plenum con serranda completamente aperta.

2,0m

APPLICAZIONI

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev.4

91

ESEMPIO

PRATICO DI CALCOLO

(dati in ingresso)

Portata totale

Rumorosità

massima

Numero di diffusori

previsti

Lancio Orizzontale

2000 m

3

/h

35dB(A)

10pz.

2,00m

DATI PER LA SELEZIONE
