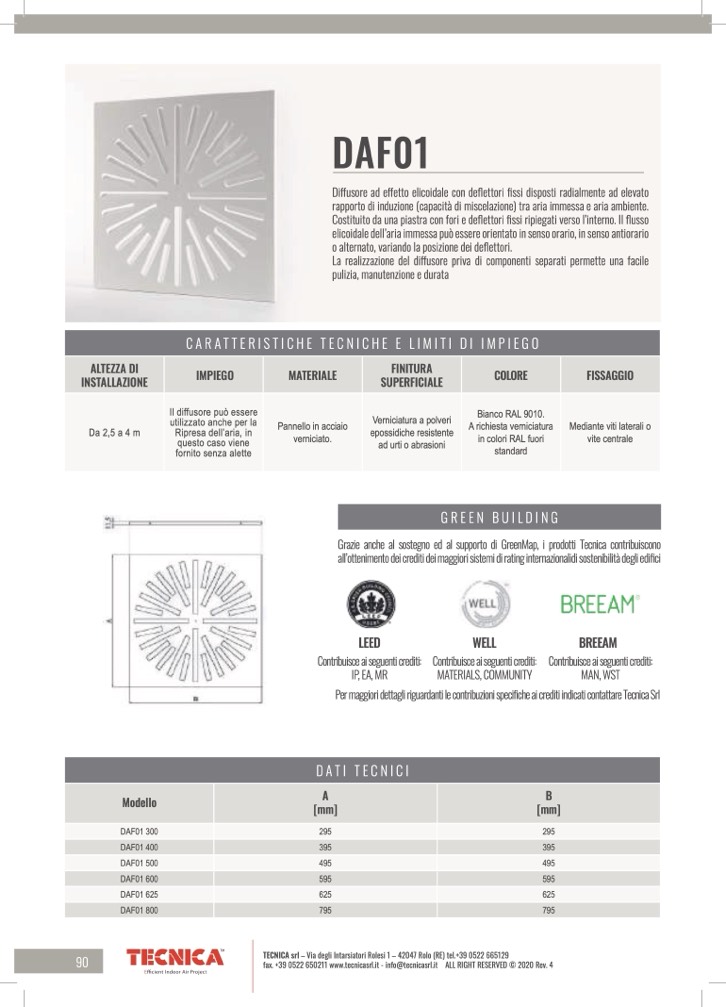

DAF01

Diffusore ad effetto elicoidale con deflettori fissi disposti radialmente ad elevato

rapporto di induzione (capacità di miscelazione) tra aria immessa e aria ambiente.

Costituito da una piastra con fori e deflettori fissi ripiegati verso l’interno. Il flusso

elicoidale dell’aria immessa può essere orientato in senso orario, in senso antiorario

o alternato, variando la posizione dei deflettori.

La realizzazione del diffusore priva di componenti separati permette una facile

pulizia, manutenzione e durata

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da 2,5 a 4 m

Il diffusore può essere

utilizzato anche per la

Ripresa dell’aria, in

questo caso viene

fornito senza alette

Pannello in acciaio

verniciato.

Verniciatura a polveri

epossidiche resistente

ad urti o abrasioni

Bianco RAL 9010.

A richiesta verniciatura

in colori RAL fuori

standard

Mediante viti laterali o

vite centrale

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DAF01 300

295

DAF01 400

395

DAF01 500

495

DAF01 600

595

DAF01 625

625

DAF01 800

795
