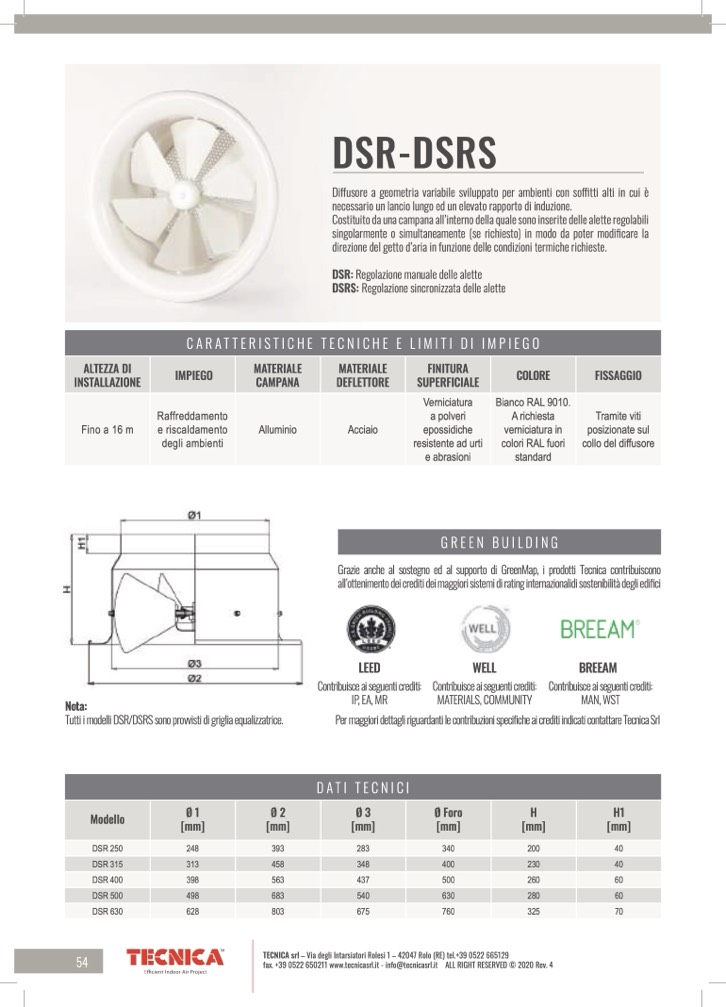

DSR-DSRS

Diffusore a geometria variabile sviluppato per ambienti con soffitti alti in cui è

necessario un lancio lungo ed un elevato rapporto di induzione.

Costituito da una campana all’interno della quale sono inserite delle alette regolabili

singolarmente o simultaneamente (se richiesto) in modo da poter modificare la

direzione del getto d’aria in funzione delle condizioni termiche richieste.

DSR: Regolazione manuale delle alette

DSRS: Regolazione sincronizzata delle alette

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

CAMPANA

MATERIALE

DEFLETTORE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Fino a 16 m

Raffreddamento

e riscaldamento

degli ambienti

Alluminio

Acciaio

Verniciatura

a polveri

epossidiche

resistente ad urti

e abrasioni

Bianco RAL 9010.

A richiesta

verniciatura in

colori RAL fuori

standard

Tramite viti

posizionate sul

collo del diffusore

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

Nota:

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Tutti i modelli DSR/DSRS sono provvisti di griglia equalizzatrice.

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

Ø1

[mm]

Ø2

[mm]

Ø3

[mm]

Ø Foro

[mm]

H

[mm]

H1

[mm]

DSR 250

248

393

283

340

200

DSR 315

313

458

348

400

230

DSR 400

398

563

437

500

260

DSR 500

498

683

540

630

280

DSR 630

628

803

675

760

325

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
