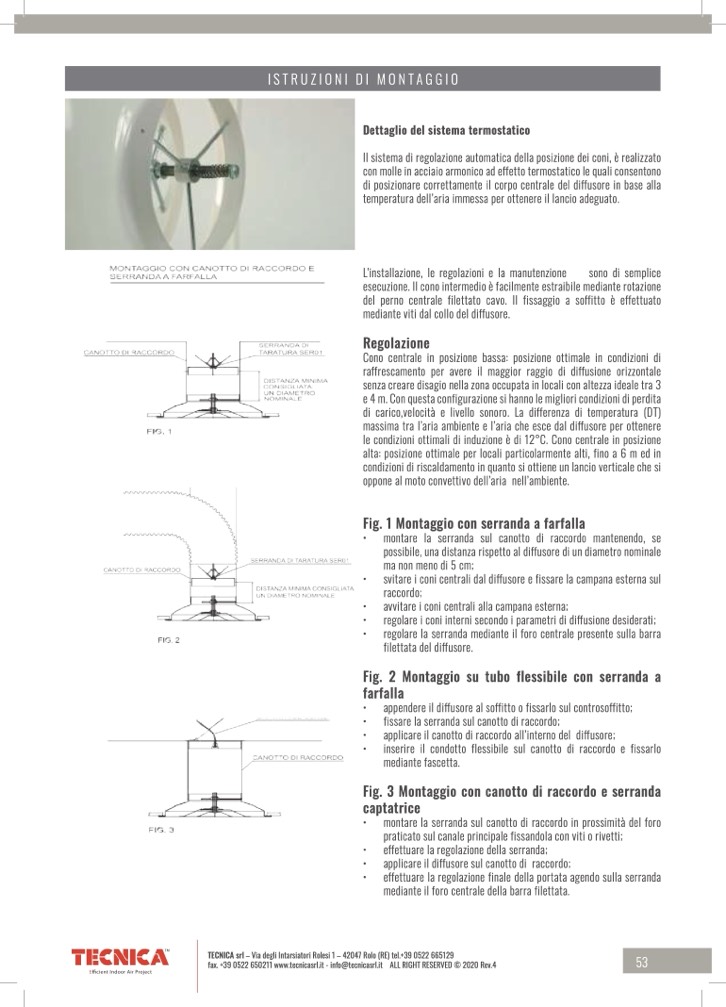

ISTRUZIONI DI MONTAGGIO

Dettaglio del sistema termostatico

Il sistema di regolazione automatica della posizione dei coni, è realizzato

con molle in acciaio armonico ad effetto termostatico le quali consentono

di posizionare correttamente il corpo centrale del diffusore in base alla

temperatura dell’aria immessa per ottenere il lancio adeguato.

L’installazione, le regolazioni e la manutenzione sono di semplice

esecuzione. Il cono intermedio è facilmente estraibile mediante rotazione

del perno centrale filettato cavo. Il fissaggio a soffitto è effettuato

mediante viti dal collo del diffusore.

Regolazione

Cono centrale in posizione bassa: posizione ottimale in condizioni di

raffrescamento per avere il maggior raggio di diffusione orizzontale

senza creare disagio nella zona occupata in locali con altezza ideale tra 3

e 4 m. Con questa configurazione si hanno le migliori condizioni di perdita

di carico,velocità e livello sonoro. La differenza di temperatura (DT)

massima tra l’aria ambiente e l’aria che esce dal diffusore per ottenere

le condizioni ottimali di induzione è di 12°C. Cono centrale in posizione

alta: posizione ottimale per locali particolarmente alti, fino a 6 m ed in

condizioni di riscaldamento in quanto si ottiene un lancio verticale che si

oppone al moto convettivo dell’aria nell’ambiente.

Fig. 1 Montaggio con serranda a farfalla

• montare la serranda sul canotto di raccordo mantenendo, se

possibile, una distanza rispetto al diffusore di un diametro nominale

ma non meno di 5 cm;

• svitare i coni centrali dal diffusore e fissare la campana esterna sul

raccordo;

• avvitare i coni centrali alla campana esterna;

• regolare i coni interni secondo i parametri di diffusione desiderati;

• regolare la serranda mediante il foro centrale presente sulla barra

farfalla

filettata del diffusore.

Fig. 2 Montaggio su tubo flessibile con serranda a

• appendere il diffusore al soffitto o fissarlo sul controsoffitto;

• fissare la serranda sul canotto di raccordo;

• applicare il canotto di raccordo all’interno del diffusore;

• inserire il condotto flessibile sul canotto di raccordo e fissarlo

mediante fascetta.

Fig. 3 Montaggio con canotto di raccordo e serranda

• montare la serranda sul canotto di raccordo in prossimità del foro

praticato sul canale principale fissandola con viti o rivetti;

captatrice

• effettuare la regolazione della serranda;

• applicare il diffusore sul canotto di raccordo;

• effettuare la regolazione finale della portata agendo sulla serranda

mediante il foro centrale della barra filettata.
