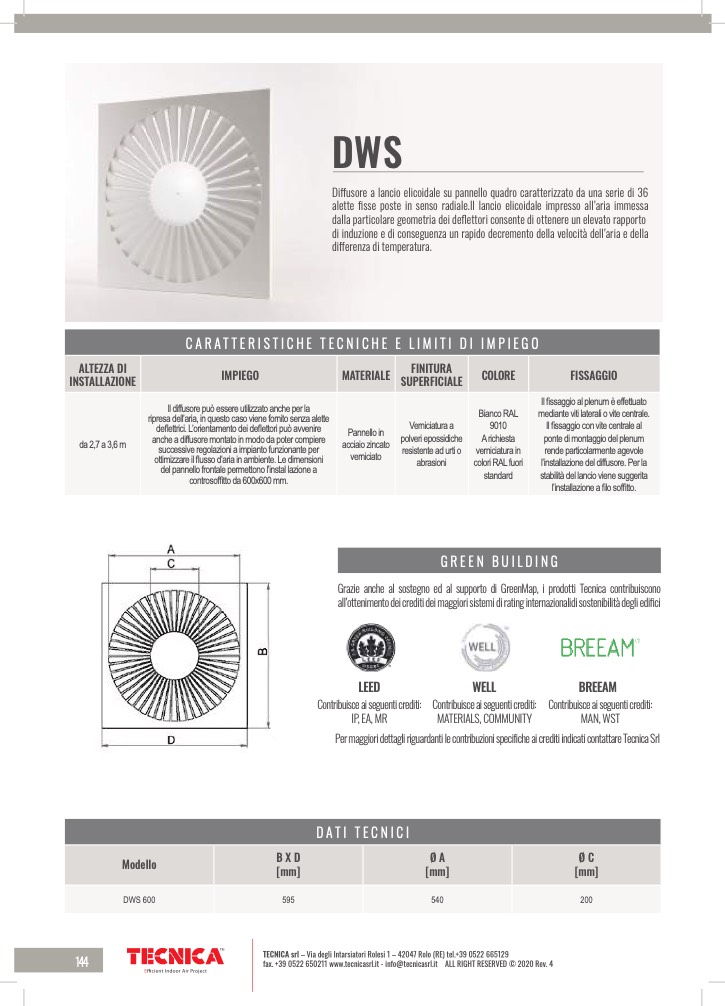

DWS

Diffusore a lancio elicoidale su pannello quadro caratterizzato da una serie di 36

alette fisse poste in senso radiale.Il lancio elicoidale impresso all’aria immessa

dalla particolare geometria dei deflettori consente di ottenere un elevato rapporto

di induzione e di conseguenza un rapido decremento della velocità dell’aria e della

differenza di temperatura.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

da2,7a3,6m

Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire

anche a diffusore montato in modo da poter compiere

successive regolazioni a impianto funzionante per

ottimizzare il flusso d’aria in ambiente. Le dimensioni

del pannello frontale permettono l’instal lazione a

controsoffitto da 600x600 mm.

Pannello in

acciaio zincato

verniciato

Verniciatura a

polveri epossidiche

resistente ad urti o

abrasioni

Bianco RAL

9010

A richiesta

verniciatura in

colori RAL fuori

standard

Il fissaggio al plenum è effettuato

mediante viti laterali o vite centrale.

Il fissaggio con vite centrale al

ponte di montaggio del plenum

rende particolarmente agevole

l’installazione del diffusore. Per la

stabilità del lancio viene suggerita

l’installazione a filo soffitto.

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

B XD

[mm]

ØA

[mm]

ØC

[mm]

DWS 600

595

540

200

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
