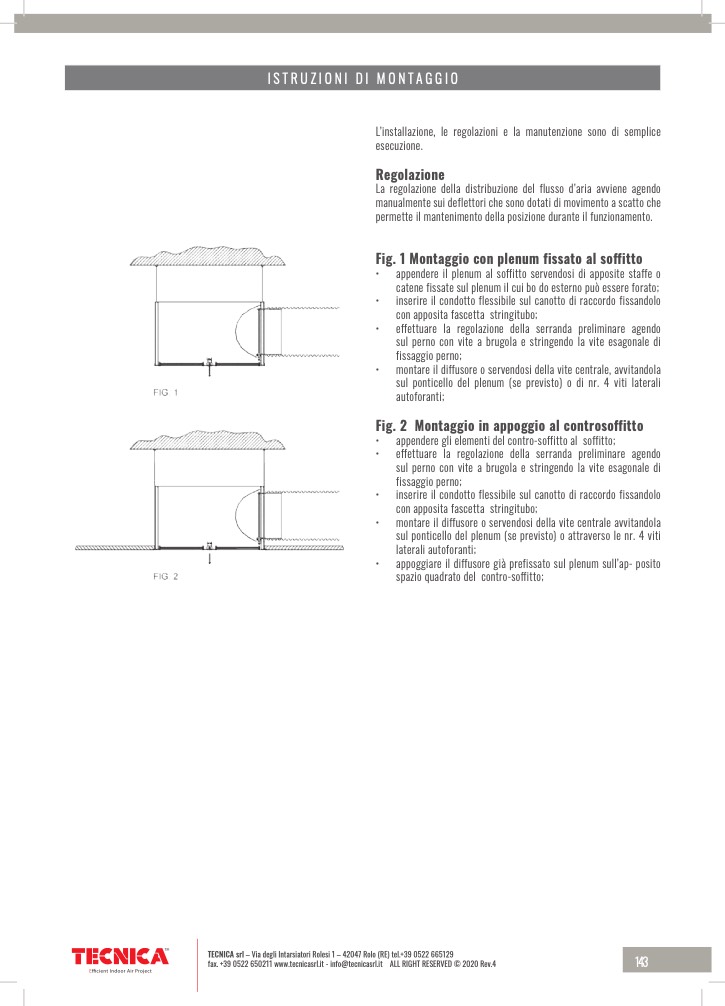

ISTRUZIONI DI MONTAGGIO

L’installazione, le regolazioni e la manutenzione sono di semplice

esecuzione.

La regolazione della distribuzione del flusso d’aria avviene agendo

manualmente sui deflettori che sono dotati di movimento a scatto che

permette il mantenimento della posizione durante il funzionamento.

Regolazione

Fig. 1 Montaggio con plenum fissato al soffitto

• appendere il plenum al soffitto servendosi di apposite staffe o

catene fissate sul plenum il cui bo do esterno può essere forato;

• inserire il condotto flessibile sul canotto di raccordo fissandolo

con apposita fascetta stringitubo;

• effettuare la regolazione della serranda preliminare agendo

sul perno con vite a brugola e stringendo la vite esagonale di

fissaggio perno;

• montare il diffusore o servendosi della vite centrale, avvitandola

sul ponticello del plenum (se previsto) o di nr. 4 viti laterali

autoforanti;

Fig. 2 Montaggio in appoggio al controsoffitto

• appendere gli elementi del contro-soffitto al soffitto;

• effettuare la regolazione della serranda preliminare agendo

sul perno con vite a brugola e stringendo la vite esagonale di

fissaggio perno;

• inserire il condotto flessibile sul canotto di raccordo fissandolo

con apposita fascetta stringitubo;

• montare il diffusore o servendosi della vite centrale avvitandola

sul ponticello del plenum (se previsto) o attraverso le nr. 4 viti

laterali autoforanti;

• appoggiare il diffusore già prefissato sul plenum sull’ap- posito

spazio quadrato del contro-soffitto;
