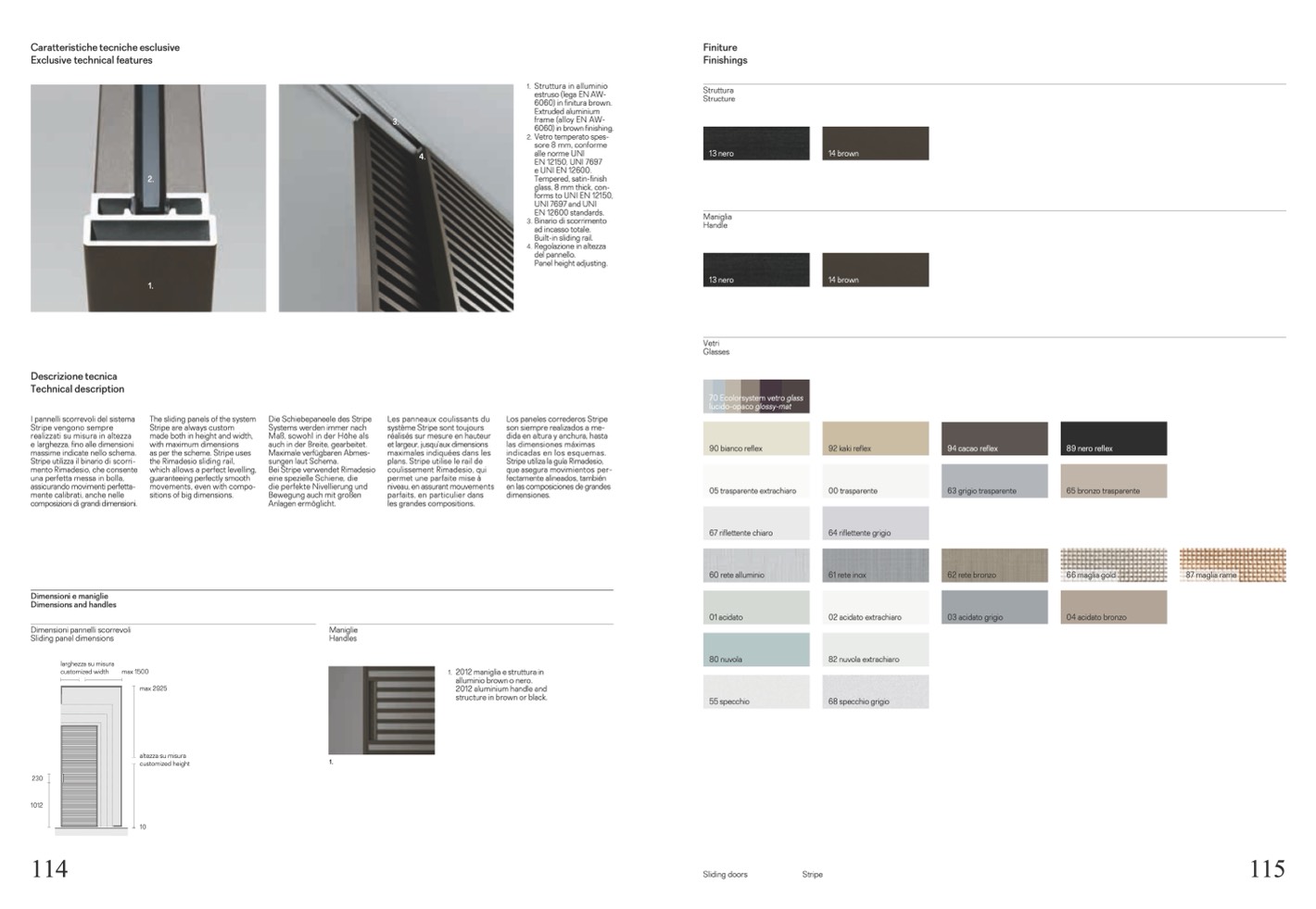

Caratteristiche tecniche esclusive

Exclusive technical features

Finiture

Finishings

Struttura

Structure

13 nero

Maniglia

Handle

13 nero

Vetri

Glasses

70 Ecolorsystem vetro glass

lucido-opaco glossy-mat

2.

1.

3.

4.

1. Struttura in alluminio

estruso (lega EN AW-

6060) in finitura brown.

Extruded aluminium

frame (alloy EN AW-

6060) in brown finishing.

2. Vetro temperato spes-

sore 8 mm, conforme

alle norme UNI

EN 12150, UNI 7697

e UNI EN 12600.

Tempered, satin-finish

glass, 8 mm thick, con-

forms to UNI EN 12150,

UNI 7697 and UNI

EN 12600 standards.

3. Binario di scorrimento

ad incasso totale.

Built-in sliding rail.

4. Regolazione in altezza

del pannello.

Panel height adjusting.

14 brown

14 brown

Descrizione tecnica

Technical description

I pannelli scorrevoli del sistema

Stripe vengono sempre

realizzati su misura in altezza

e larghezza, fino alle dimensioni

massime indicate nello schema.

Stripe utilizza il binario di scorri-

mento Rimadesio, che consente

una perfetta messa in bolla,

assicurando movimenti perfetta-

mente calibrati, anche nelle

composizioni di grandi dimensioni.

Dimensioni e maniglie

Dimensions and handles

Dimensioni pannelli scorrevoli

Sliding panel dimensions

The sliding panels of the system

Stripe are always custom

made both in height and width,

with maximum dimensions

as per the scheme. Stripe uses

the Rimadesio sliding rail,

which allows a perfect levelling,

guaranteeing perfectly smooth

movements, even with compo-

sitions of big dimensions.

Die Schiebepaneele des Stripe

Systems werden immer nach

Maß, sowohl in der Höhe als

auch in der Breite, gearbeitet.

Maximale verfügbaren Abmes-

sungen laut Schema.

Bei Stripe verwendet Rimadesio

eine spezielle Schiene, die

die perfekte Nivellierung und

Bewegung auch mit großen

Anlagen ermöglicht.

Maniglie

Handles

1.

Les panneaux coulissants du

système Stripe sont toujours

réalisés sur mesure en hauteur

et largeur, jusqu’aux dimensions

maximales indiquées dans les

plans. Stripe utilise le rail de

coulissement Rimadesio, qui

permet une parfaite mise à

niveau, en assurant mouvements

parfaits, en particulier dans

les grandes compositions.

Los paneles correderos Stripe

son siempre realizados a me-

dida en altura y anchura, hasta

las dimensiones máximas

indicadas en los esquemas.

Stripe utiliza la guía Rimadesio,

que asegura movimientos per-

fectamente alineados, también

en las composiciones de grandes

dimensiones.

90 bianco reflex

92 kaki reflex

94 cacao reflex

89 nero reflex

05 trasparente extrachiaro

00 trasparente

63 grigio trasparente

65 bronzo trasparente

67 riflettente chiaro

64 riflettente grigio

60 rete alluminio

61 rete inox

62 rete bronzo

66 maglia gold

87 maglia rame

01 acidato

02 acidato extrachiaro

03 acidato grigio

04 acidato bronzo

larghezza su misura

customized width

max 1500

max 2925

altezza su misura

customized height

1. 2012 maniglia e struttura in

alluminio brown o nero.

2012 aluminium handle and

structure in brown or black.

80 nuvola

82 nuvola extrachiaro

55 specchio

68 specchio grigio

230

1012

10

114

Sliding doors

Stripe

115
