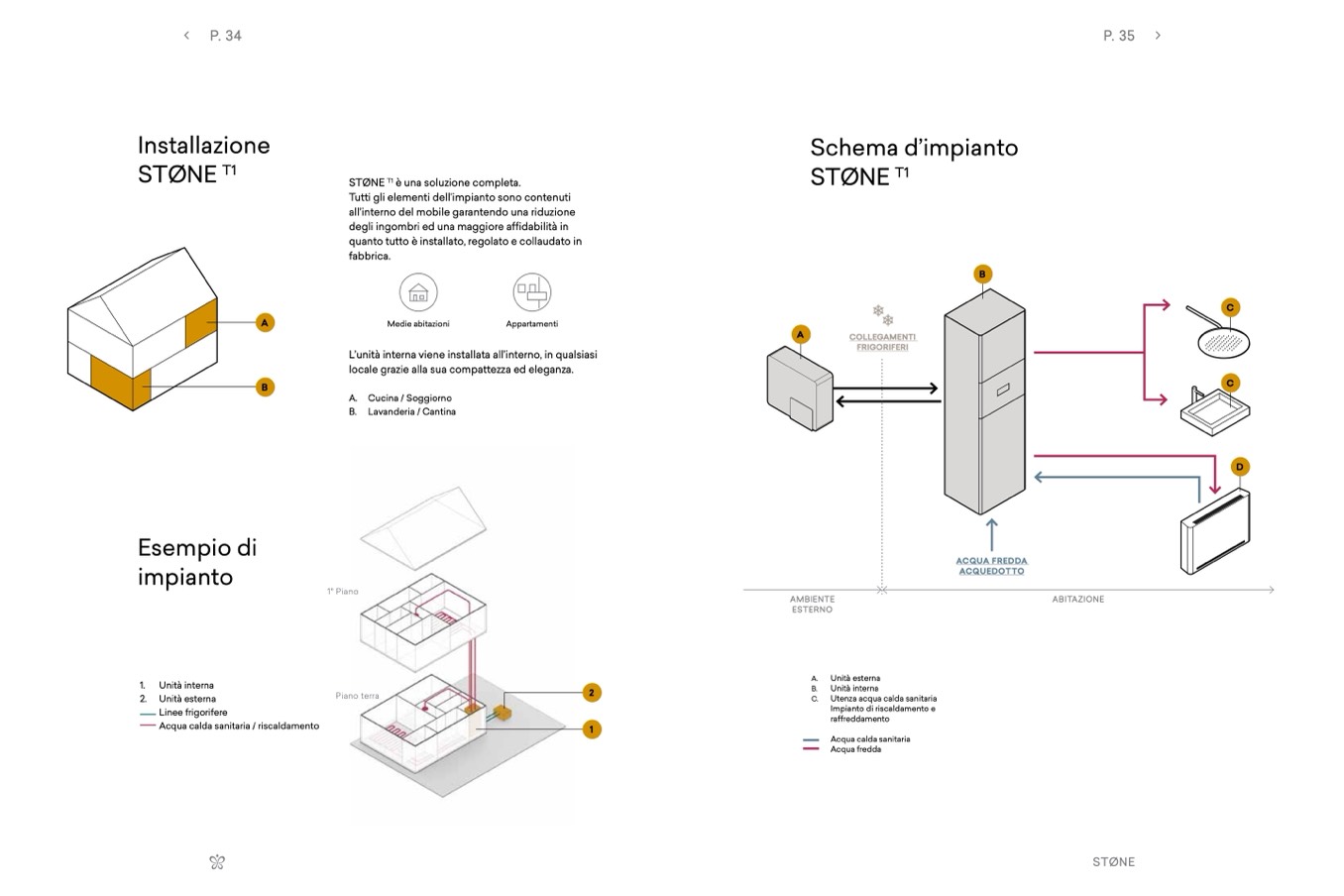

Installazione

STØNE

T1

A

B

STØNE

T1

è una soluzione completa.

Tutti gli elementi dell’impianto sono contenuti

all’interno del mobile garantendo una riduzione

degli ingombri ed una maggiore affidabilità in

quanto tutto è installato, regolato e collaudato in

fabbrica.

Schema d’impianto

STØNE

T1

B

A.

B.

Cucina / Soggiorno

Lavanderia / Cantina

Medie abitazioni

Appartamenti

A

C

C

D

L’unità interna viene installata all’interno, in qualsiasi

locale grazie alla sua compattezza ed eleganza.

COLLEGAMENTI

FRIGORIFERI

Esempio di

impianto

1. Unità interna

2. Unità esterna

ACQUA FREDDA

ACQUEDOTTO

1° Piano

AMBIENTE

ESTERNO

ABITAZIONE

Linee frigorifere

Acqua calda sanitaria / riscaldamento

Piano terra

2

1

A.

Unità esterna

B.

Unità interna

C.

Utenza acqua calda sanitaria

Impianto di riscaldamento e

raffreddamento

Acqua calda sanitaria

Acqua fredda

STØNE
