Collegamenti idraulici e

frigoriferi

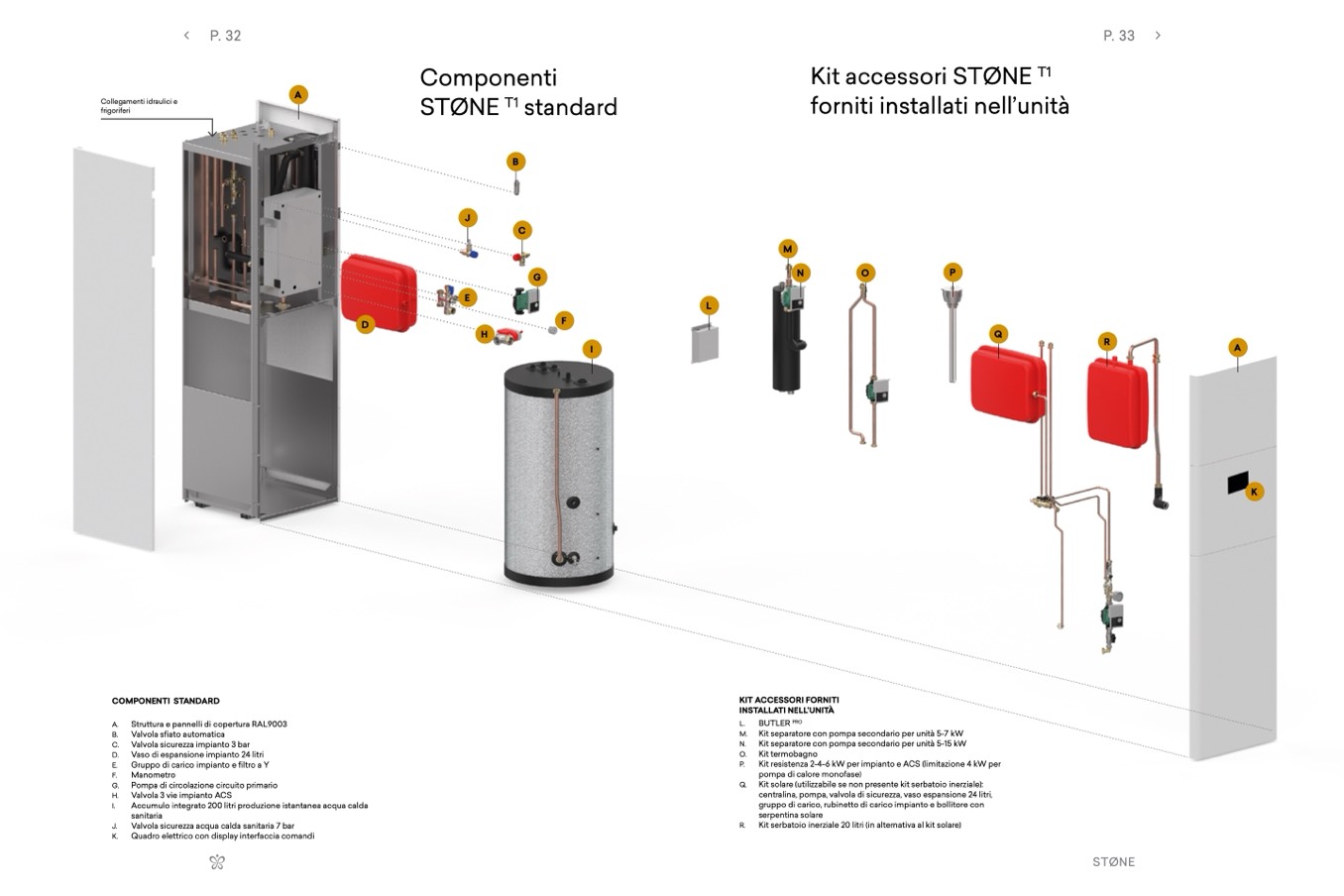

A

Componenti

STØNE

T1

standard

B

J

C

G

E

Kit accessori STØNE

T1

forniti installati nell’unità

M

N

O

P

L

D

F

H

Q

I

R

A

K

COMPONENTI STANDARD

A.

Struttura e pannelli di copertura RAL9003

B.

Valvola sfiato automatica

C.

Valvola sicurezza impianto 3 bar

D.

Vaso di espansione impianto 24 litri

E.

Gruppo di carico impianto e filtro a Y

F.

Manometro

G.

Pompa di circolazione circuito primario

H.

Valvola 3 vie impianto ACS

KIT ACCESSORI FORNITI

INSTALLATI NELL’UNITÀ

L.

BUTLER

PRO

M. Kit separatore con pompa secondario per unità 5-7 kW

N.

Kit separatore con pompa secondario per unità 5-15 kW

O. Kit termobagno

P.

Kit resistenza 2-4-6 kW per impianto e ACS (limitazione 4 kW per

pompa di calore monofase)

Q. Kit solare (utilizzabile se non presente kit serbatoio inerziale):

centralina, pompa, valvola di sicurezza, vaso espansione 24 litri,

gruppo di carico, rubinetto di carico impianto e bollitore con

serpentina solare

R.

Kit serbatoio inerziale 20 litri (in alternativa al kit solare)

I.

Accumulo integrato 200 litri produzione istantanea acqua calda

sanitaria

J.

Valvola sicurezza acqua calda sanitaria 7 bar

K.

Quadro elettrico con display interfaccia comandi
