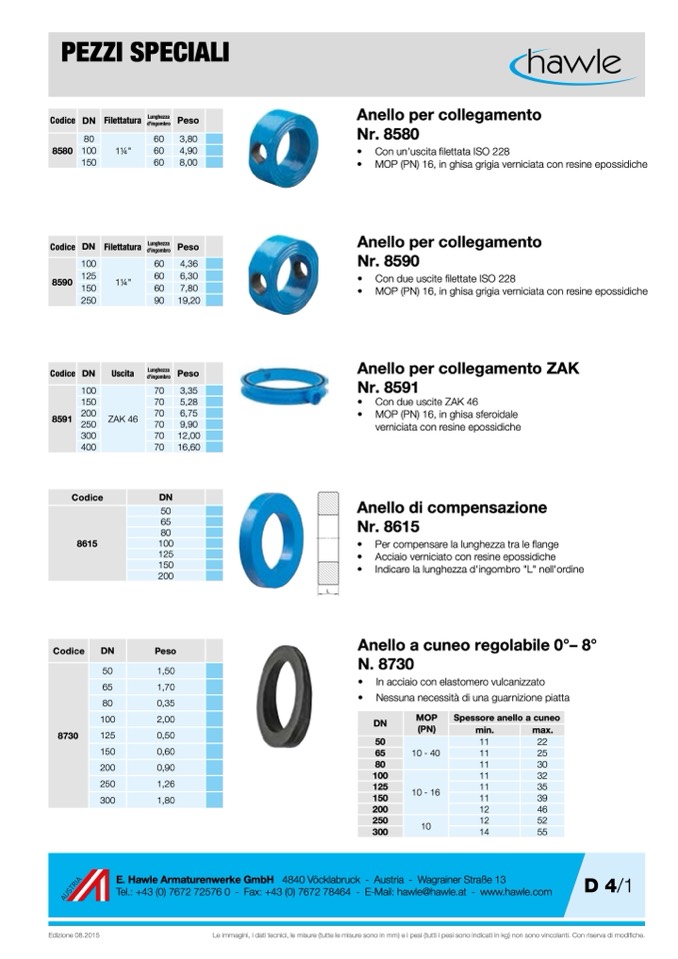

PEZZI SPECIALI
Anello per collegamento
Nr. 8580
• Con un'uscita filettata ISO 228
• MOP (PN) 16, in ghisa grigia verniciata con resine epossidiche
Anello per collegamento
Nr. 8590
• Con due uscite filettate ISO 228
• MOP (PN) 16, in ghisa grigia verniciata con resine epossidiche
Anello per collegamento ZAK
Nr. 8591
• Con due uscite ZAK 46
• MOP (PN) 16, in ghisa sferoidale
verniciata con resine epossidiche
Anello di compensazione
Nr. 8615
• Per compensare la lunghezza tra le flange
• Acciaio verniciato con resine epossidiche
• Indicare la lunghezza d'ingombro "L" nell'ordine
Anello a cuneo regolabile 0°– 8°
N. 8730
• In acciaio con elastomero vulcanizzato
• Nessuna necessità di una guarnizione piatta
Codice
DN
Filettatura
Lunghezza
d'ingombro
Peso
8580
80
11⁄4"
60
3,80
100
60
4,90
150
60
8,00
Codice
DN
Filettatura
Lunghezza
d'ingombro
Peso
8590
100
11⁄4"
60
4,36
125
60
6,30
150
60
7,80
250
90
19,20
Codice
DN
Uscita
Lunghezza
d'ingombro
Peso
8591
100
ZAK 46
70
3,35
150
70
5,28
200
70
6,75
250
70
9,90
300
70
12,00
400
70
16,60
Codice
DN
8615
50
65
80
100
125
150
200
Codice
DN
Peso
8730
50
1,50
65
1,70
80
0,35
100
2,00
125
0,50
150
0,60
200
0,90
250
1,26
300
1,80
DN
MOP
(PN)
Spessore anello a cuneo
min.
max.
50
10 - 40
11
22
65
11
25
80
11
30
100
10 - 16
11
32
125
11
35
150
11
39
200
12
46
250
10
12
52
300
14
55
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
D 4/1
Edizione 08.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
