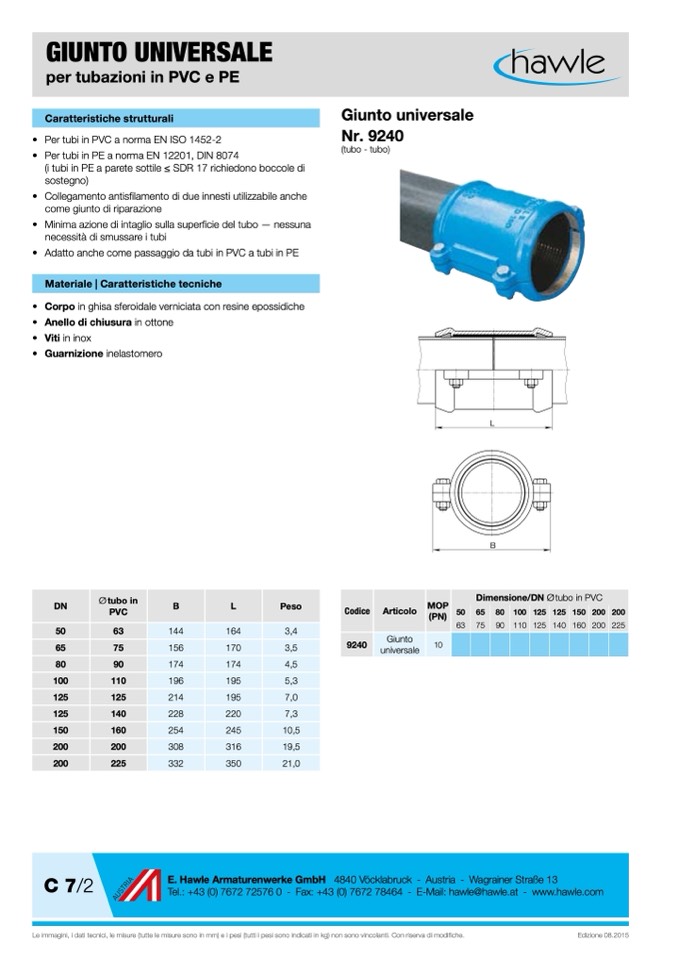

GIUNTO UNIVERSALE

per tubazioni in PVC e PE

Caratteristiche strutturali

• Per tubi in PVC a norma EN ISO 1452-2

• Per tubi in PE a norma EN 12201, DIN 8074

(i tubi in PE a parete sottile ≤ SDR 17 richiedono boccole di

sostegno)

• Collegamento antis

filamento di due innesti utilizzabile anche

come giunto di riparazione

• Minima azione di intaglio sulla superficie del tubo — nessuna

necessità di smussare i tubi

• Adatto anche come passaggio da tubi in PVC a tubi in PE

Materiale | Caratteristiche tecniche

• Corpo in ghisa sferoidale verniciata con resine epossidiche

• Anello di chiusura in ottone

• Viti in inox

• Guarnizione inelastomero

Giunto universale

Nr. 9240

(tubo - tubo)

DN

50

65

80

100

125

125

150

200

200

Ø tubo

PVC

63

75

90

110

125

140

160

200

225

in

B

144

164

3,4

MOP

Dimensione/DN Ø tubo in PVC

Codice Articolo

(PN)

50 65 80 100 125 125 150 200 200

63 75 90 110 125 140 160 200 225

L

Peso

156

170

3,5

9240

Giunto

10

universale

174

174

4,5

196

195

5,3

214

195

7,0

228

220

7,3

254

245

10,5

308

316

19,5

332

350

21,0

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

C 7/2

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015

L

B
