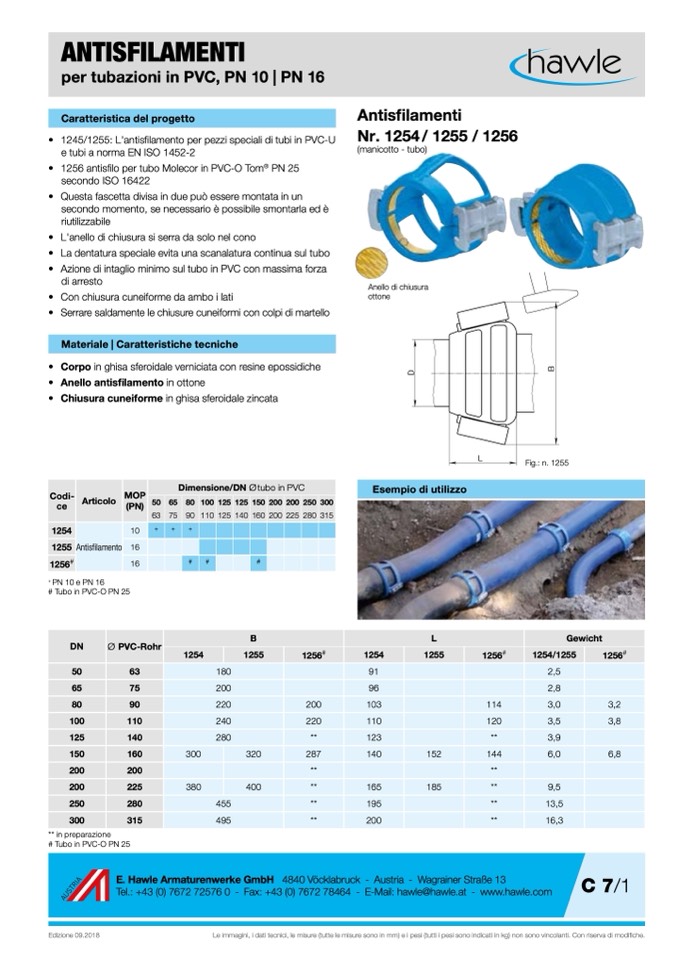

ANTISFILAMENTI
per tubazioni in PVC, PN 10 | PN 16
Caratteristica del progetto
• 1245/1255: L'antisfilamento per pezzi speciali di tubi in PVC-U
e tubi a norma EN ISO 1452-2
• 1256 antisfilo per tubo Molecor in PVC-O Tom
®
PN 25
secondo ISO 16422
• Questa fascetta divisa in due può essere montata in un
secondo momento, se necessario
è possibile smontarla ed è
riutilizzabile
• L'anello di chiusura si serra da solo nel cono
• La dentatura speciale evita una scanalatura continua sul tubo
• Azione di intaglio minimo sul tubo in PVC con massima forza
di arresto
• Con chiusura cuneiforme da ambo i lati
• Serrare saldamente le chiusure cuneiformi con colpi di martello
Materiale | Caratteristiche tecniche
• Corpo in ghisa sferoidale verniciata con resine epossidiche
• Anello antisfilamento in ottone
• Chiusura cuneiforme in ghisa sferoidale zincata
Antisfilamenti
Nr. 1254 / 1255 / 1256
(manicotto - tubo)
Anello di chiusura
ottone
L
Fig.: n. 1255
Codi-
ce
Articolo
MOP
(PN)
Dimensione/DN Ø tubo in PVC
50
65
80
100
125
125
150
200
200
250
300
63
75
90
110
125
140
160
200
225
280
315
1254
Antisfilamento
10
+
+
+
1255
16
1256#
16
#
#
#
+
PN 10 e PN 16
# Tubo in PVC-O PN 25
Esempio di utilizzo
DN
Ø PVC-Rohr
B
L
Gewicht
1254
1255
1256#
1254
1255
1256#
1254/1255
1256#
50
63
180
91
2,5
65
75
200
96
2,8
80
90
220
200
103
114
3,0
3,2
100
110
240
220
110
120
3,5
3,8
125
140
280
**
123
**
3,9
150
160
300
320
287
140
152
144
6,0
6,8
200
200
**
**
200
225
380
400
**
165
185
**
9,5
250
280
455
**
195
**
13,5
300
315
495
**
200
**
16,3
** in preparazione
# Tubo in PVC-O PN 25
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
C 7/1
Edizione 09.2018
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
