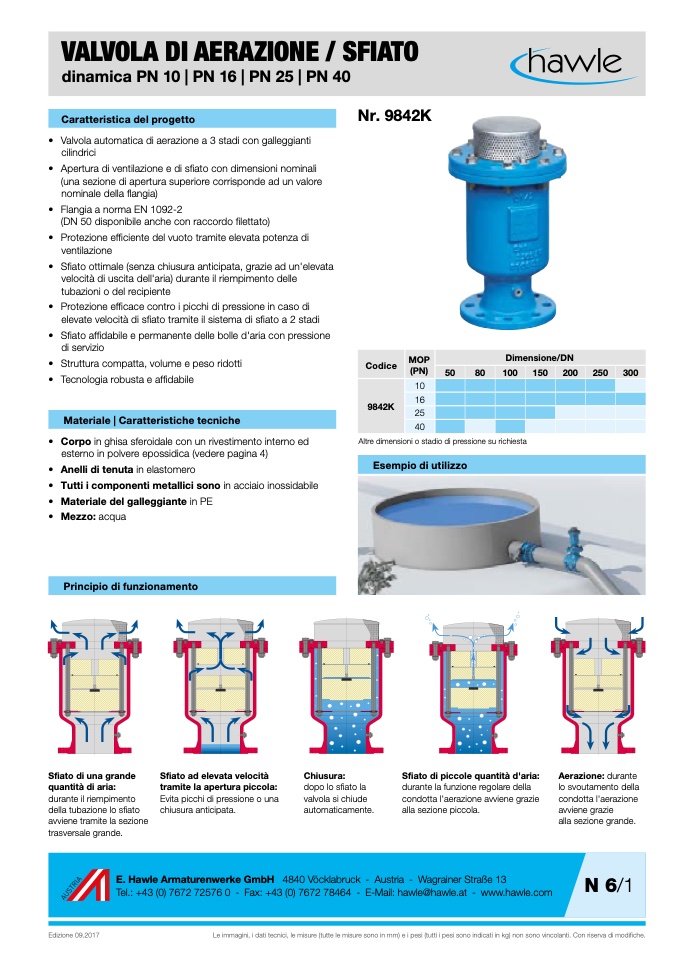

VALVOLA DI AERAZIONE / SFIATO

dinamica PN 10 | PN 16 | PN 25 | PN 40

Caratteristica del progetto

• Valvola automatica di aerazione a 3 stadi con galleggianti

cilindrici

• Apertura di ventilazione e di sfiato con dimensioni nominali

(una sezione di apertura superiore corrisponde ad un valore

nominale della flangia)

• Flangia a norma EN 1092-2

(DN 50 disponibile anche con raccordo filettato)

• Protezione efficiente del vuoto tramite elevata potenza di

ventilazione

• Sfiato ottimale (senza chiusura anticipata, grazie ad un'elevata

velocità di uscita dell'aria) durante il riempimento delle

tubazioni o del recipiente

• Protezione efficace contro i picchi di pressione in caso di

elevate velocità di sfiato tramite il sistema di sfiato a 2 stadi

• Sfiato affidabile e permanente delle bolle d'aria con pressione

di servizio

• Struttura compatta, volume e peso ridotti

• Tecnologia robusta e affidabile

Materiale | Caratteristiche tecniche

• Corpo in ghisa sferoidale con un rivestimento interno ed

esterno in polvere epossidica (vedere pagina 4)

• Anelli di tenuta in elastomero

• Tutti i componenti metallici sono in acciaio inossidabile

• Materiale del galleggiante in PE

• Mezzo: acqua

Nr. 9842K

Principio di funzionamento

Sfiato di una grande

quantità di aria:

durante il riempimento

della tubazione lo sfiato

avviene tramite la sezione

trasversale grande.

Sfiato ad elevata velocità

tramite la apertura piccola:

Evita picchi di pressione o una

chiusura anticipata.

Chiusura:

dopo lo sfiato la

valvola si chiude

automaticamente.

Sfiato di piccole quantità d'aria:

durante la funzione regolare della

condotta l'aerazione avviene grazie

alla sezione piccola.

Aerazione: durante

lo svoutamento della

condotta l'aerazione

avviene grazie

alla sezione grande.

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

N 6/1

Edizione 09.2017

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Codice

MOP

(PN)

50

Dimensione/DN

9842K

10

16

25

40

Altre dimensioni o stadio di pressione su richiesta

Esempio di utilizzo

80

100

150

200

250

300
