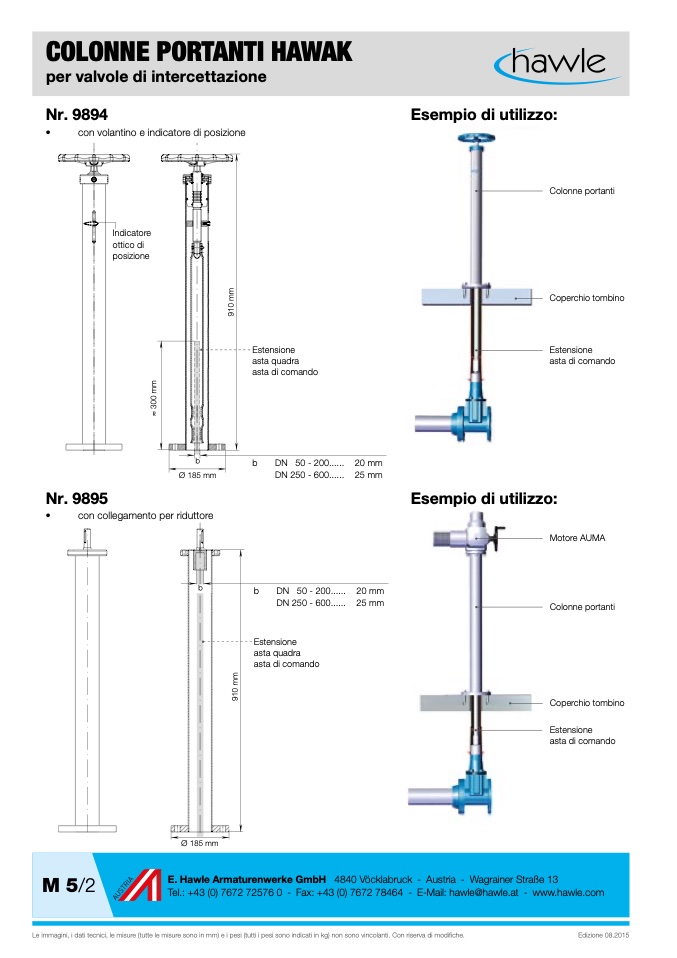

COLONNE PORTANTI HAWAK

per valvole di intercettazione

Nr. 9894

Esempio di utilizzo:

Colonne portanti

Coperchio tombino

Estensione

asta di comando

Esempio di utilizzo:

Motore AUMA

Colonne portanti

Coperchio tombino

Estensione

asta di comando

•

con volantino e indicatore di posizione

Indicatore

ottico di

posizione

b

Ø 185 mm

•

con collegamento per riduttore

b

b

b

DN 50 - 200......

DN 250 - 600......

DN 50 - 200......

DN 250 - 600......

20 mm

25 mm

20 mm

25 mm

Nr. 9895

Ø 185 mm

E. Hawle Armaturenwerke GmbH

Estensione

asta quadra

asta di comando

Estensione

asta quadra

asta di comando

9

1

0

m

m

9

1

0

m

m

≈

3

0

0

m

m

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

M 5/2

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015
