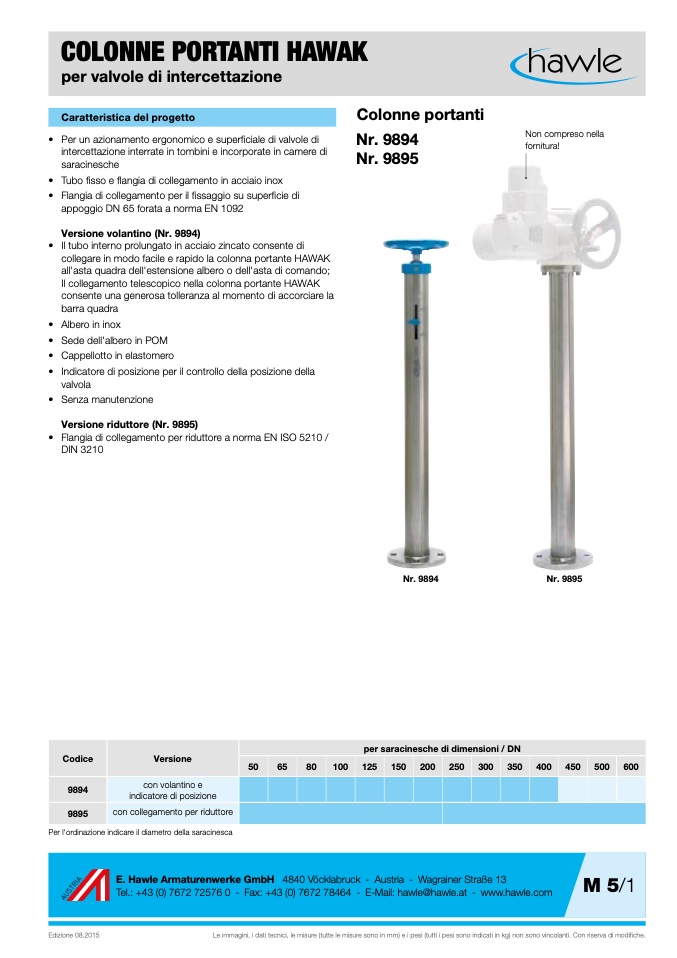

COLONNE PORTANTI HAWAK

per valvole di intercettazione

Caratteristica del progetto

• Per un azionamento ergonomico e superficiale di valvole di

intercettazione interrate in tombini e incorporate in camere di

saracinesche

• Tubo fisso e flangia di collegamento in acciaio inox

• Flangia di collegamento per il fissaggio su superficie di

appoggio DN 65 forata a norma EN 1092

Versione volantino (Nr. 9894)

Colonne portanti

Nr. 9894

Nr. 9895

Non compreso nella

fornitura!

• Il tubo interno prolungato in acciaio zincato consente di

collegare in modo facile e rapido la colonna portante HAWAK

all'asta quadra dell'estensione albero o dell'asta di comando;

Il collegamento telescopico nella colonna portante HAWAK

consente una generosa tolleranza al momento di accorciare la

barra quadra

• Albero in inox

• Sede dell'albero in POM

• Cappellotto in elastomero

• Indicatore di posizione per il controllo della posizione della

valvola

• Senza manutenzione

Versione riduttore (Nr. 9895)

• Flangia di collegamento per riduttore a norma EN ISO 5210 /

DIN 3210

Per l'ordinazione indicare il diametro della saracinesca

Nr. 9894

Nr. 9895

Codice

Versione

per saracinesche di dimensioni / DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

9894

con volantino e

indicatore di posizione

9895

con collegamento per riduttore

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

M 5/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
