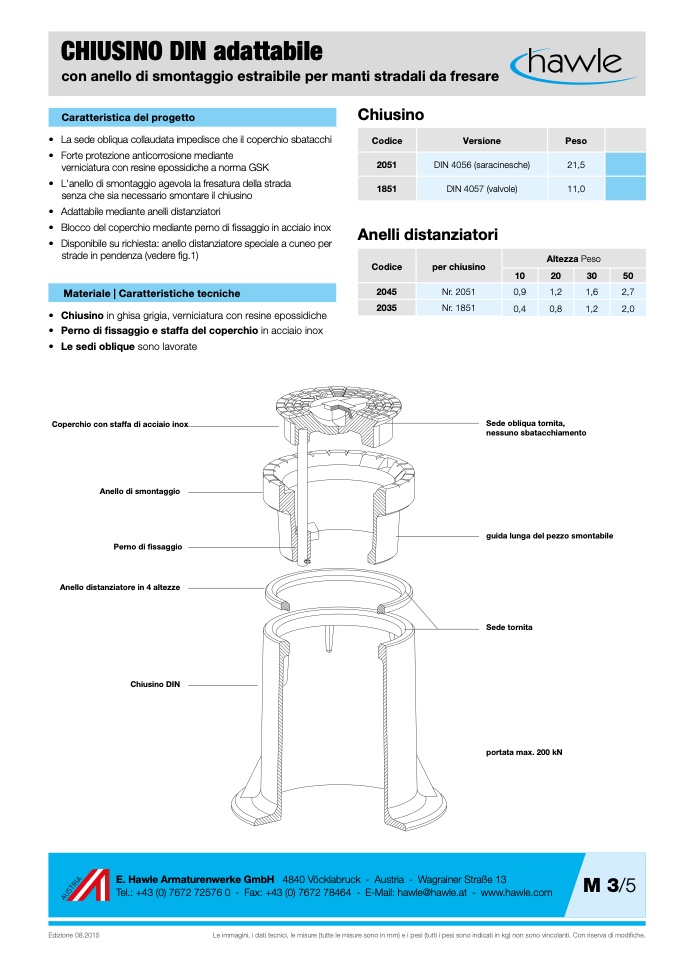

CHIUSINO DIN adattabile

con anello di smontaggio estraibile per manti stradali da fresare

Caratteristica del progetto

• La sede obliqua collaudata impedisce che il coperchio sbatacchi

• Forte protezione anticorrosione mediante

verniciatura con resine epossidiche a norma GSK

• L'anello di smontaggio agevola la fresatura della strada

senza che sia necessario smontare il chiusino

• Adattabile mediante anelli distanziatori

• Blocco del coperchio mediante perno di

fissaggio in acciaio inox

• Disponibile su richiesta: anello distanziatore speciale a cuneo per

strade in pendenza (vedere fig.1)

Materiale | Caratteristiche tecniche

• Chiusino in ghisa grigia, verniciatura con resine epossidiche

• Perno di fissaggio e staffa del coperchio in acciaio inox

• Le sedi oblique sono lavorate

Coperchio con staffa di acciaio inox

Anello di smontaggio

Perno di fissaggio

Anello distanziatore in 4 altezze

Chiusino

Codice

2051

1851

Versione

Peso

DIN 4056 (saracinesche)

21,5

DIN 4057 (valvole)

11,0

Edizione 08.2015

M 3/5

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Chiusino DIN

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

Anelli distanziatori

Codice

2045

2035

per chiusino

Nr. 2051

Nr. 1851

Altezza Peso

10

20

30

50

0,9

1,2

1,6

2,7

0,4

0,8

1,2

2,0

Sede obliqua tornita,

nessuno sbatacchiamento

guida lunga del pezzo smontabile

Sede tornita

portata max. 200 kN
