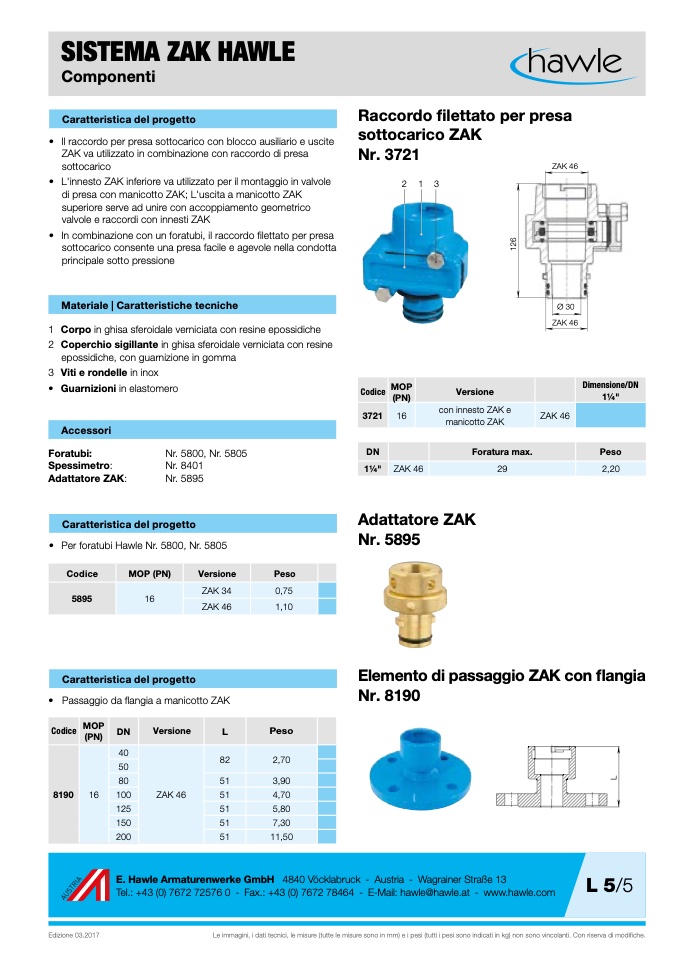

SISTEMA ZAK HAWLE

Componenti

Caratteristica del progetto

Raccordo filettato per presa

sottocarico ZAK

• Il raccordo per presa sottocarico con blocco ausiliario e uscite

ZAK va utilizzato in combinazione con raccordo di presa

sottocarico

• L'innesto ZAK inferiore va utilizzato per il montaggio in valvole

di presa con manicotto ZAK; L'uscita a manicotto ZAK

superiore serve ad unire con accoppiamento geometrico

valvole e raccordi con innesti ZAK

• In combinazione con un foratubi, il raccordo filettato per presa

sottocarico consente una presa facile e agevole nella condotta

principale sotto pressione

Materiale | Caratteristiche tecniche

1 Corpoinghisasferoidaleverniciataconresineepossidiche

2 Coperchio sigillante in ghisa sferoidale verniciata con resine

Nr. 3721

2

1

3

ZAK 46

Ø 30

ZAK 46

epossidiche, con guarnizione in gomma

3 Viti e rondelle in inox

• Guarnizioni in elastomero

Codice

MOP

(PN)

Versione

Dimensione/DN

11⁄4"

3721

16

con innesto ZAK e

manicotto ZAK

ZAK 46

Accessori

Foratubi:

Spessimetro:

Adattatore ZAK:

Nr. 5800, Nr. 5805

Nr. 8401

Nr. 5895

DN

Foratura max.

Peso

11⁄4"

ZAK 46

29

2,20

Caratteristica del progetto

• Per foratubi Hawle Nr. 5800, Nr. 5805

Caratteristica del progetto

• Passaggio da flangia a manicotto ZAK

Adattatore ZAK

Nr. 5895

Codice

MOP (PN)

Versione

Peso

5895

16

ZAK 34

0,75

ZAK 46

1,10

Elemento di passaggio ZAK con flangia

Nr. 8190

Codice

MOP

(PN)

DN

Versione

L

Peso

8190

16

40

ZAK 46

82

2,70

50

80

51

3,90

100

51

4,70

125

51

5,80

150

51

7,30

200

51

11,50

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

L 5/5

Edizione 03.2017

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
