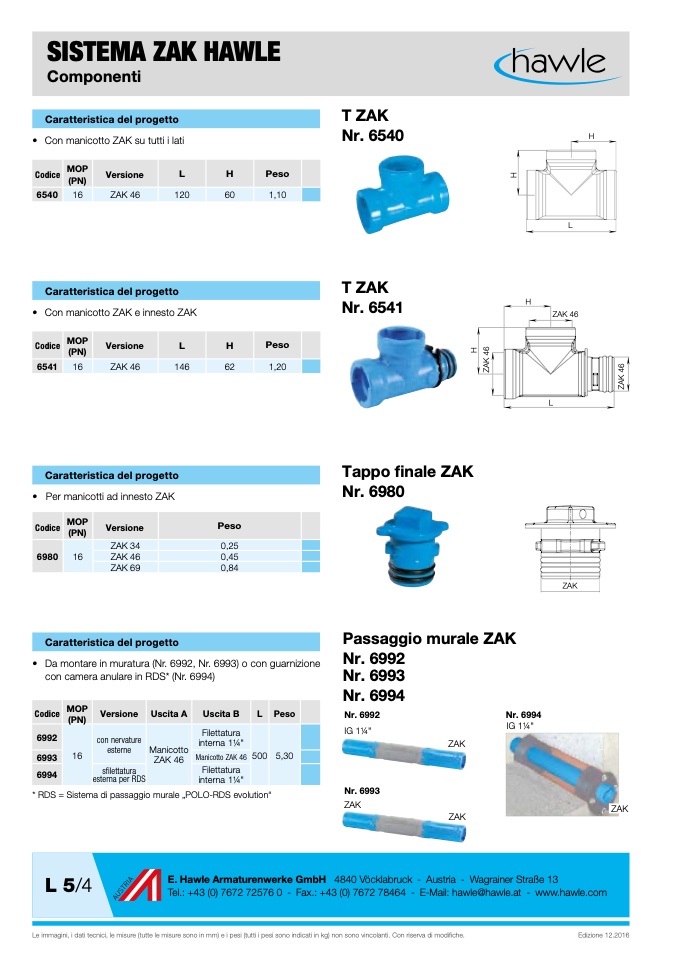

SISTEMA ZAK HAWLE

Componenti

Caratteristica del progetto

• Con manicotto ZAK su tutti i lati

Caratteristica del progetto

• Con manicotto ZAK e innesto ZAK

T ZAK

Nr. 6540

T ZAK

Nr. 6541

H

H

L

ZAK 46

Codice

MOP

(PN)

Versione

L

H

Peso

6540

16

ZAK 46

120

60

1,10

Codice

MOP

(PN)

Versione

L

H

Peso

6541

16

ZAK 46

146

62

1,20

L

Caratteristica del progetto

• Per manicotti ad innesto ZAK

Caratteristica del progetto

Tappo finale ZAK

Nr. 6980

Passaggio murale ZAK

ZAK

Codice

MOP

(PN)

Versione

Peso

6980

16

ZAK 34

0,25

ZAK 46

0,45

ZAK 69

0,84

• Da montare in muratura (Nr. 6992, Nr. 6993) o con guarnizione

con camera anulare in RDS* (Nr. 6994)

* RDS = Sistema di passaggio murale „POLO-RDS evolution“

Nr. 6992

Nr. 6993

Nr. 6994

Nr. 6992

IG 11⁄4"

Nr. 6993

ZAK

Nr. 6994

IG 11⁄4"

ZAK

ZAK

Codice

MOP

(PN)

Versione

Uscita A

Uscita B

L

Peso

6992

16

con nervature

esterne

Manicotto

ZAK 46

Filettatura

interna 11⁄4"

500

5,30

6993

Manicotto ZAK 46

6994

sfilettatura

esterna per RDS

Filettatura

interna 11⁄4"

ZAK

L 5/4

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 12.2016
