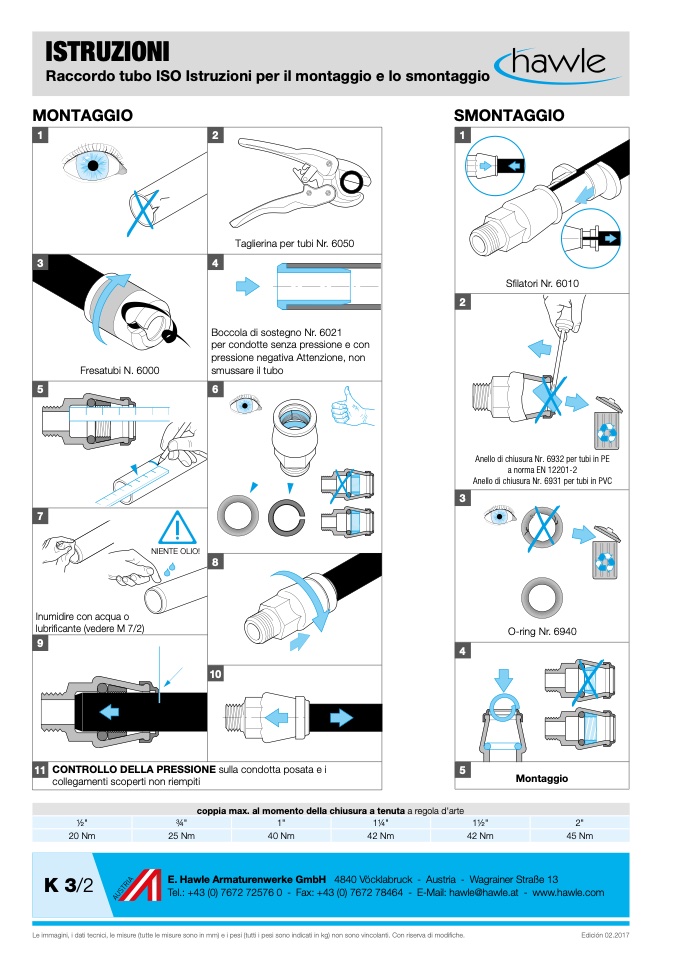

ISTRUZIONI

Raccordo tubo ISO Istruzioni per il montaggio e lo smontaggio

MONTAGGIO

SMONTAGGIO

1

2

1

3

4

Fresatubi N. 6000

Boccola di sostegno Nr. 6021

per condotte senza pressione e con

pressione negativa Attenzione, non

smussare il tubo

5

6

7

Inumidire con acqua o

lubrificante (vedere M 7/2)

9

NIENTE OLIO!

8

10

3

4

O-ring Nr. 6940

Montaggio

Taglierina per tubi Nr. 6050

11 CONTROLLO DELLA PRESSIONE sulla condotta posata e i

5

collegamenti scoperti non riempiti

coppia max. al momento della chiusura a tenuta a regola d'arte

1⁄2"

3⁄4"

1"

11⁄4"

11⁄2"

2"

20 Nm

25 Nm

40 Nm

42 Nm

42 Nm

45 Nm

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

K 3/2

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edición 02.2017

2

Sfilatori Nr. 6010

Anello di chiusura Nr. 6932 per tubi in PE

a norma EN 12201-2

Anello di chiusura Nr. 6931 per tubi in PVC
