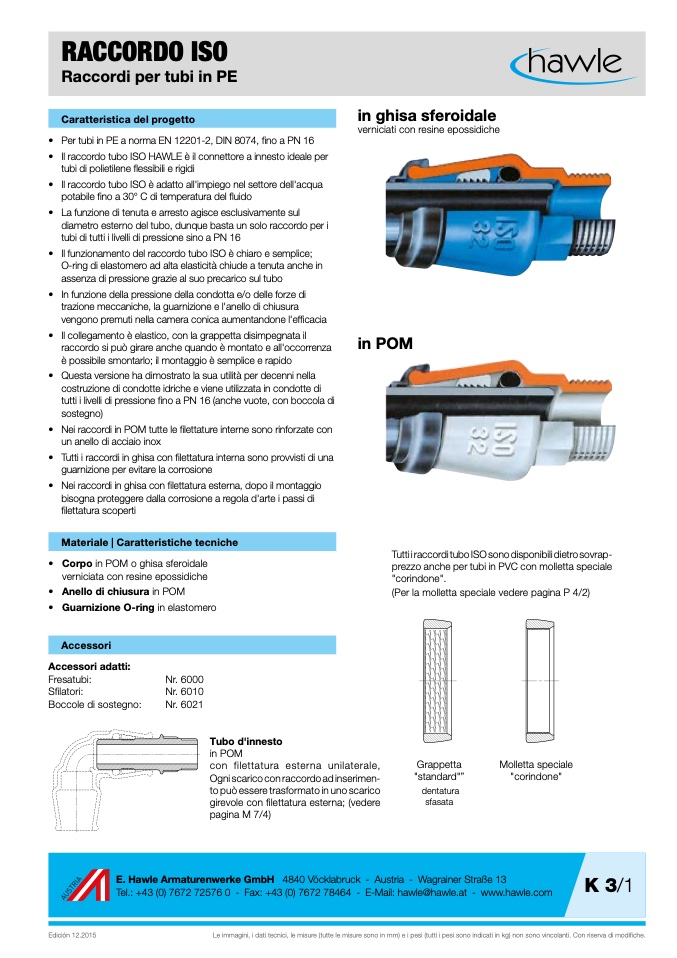

RACCORDO ISO

Raccordi per tubi in PE

Caratteristica del progetto

• Per tubi in PE a norma EN 12201-2, DIN 8074, fino a PN 16

• Il raccordo tubo ISO HAWLE è il connettore a innesto ideale per

tubi di polietilene flessibili e rigidi

• Il raccordo tubo ISO è adatto all'impiego nel settore dell'acqua

potabile fino a 30° C di temperatura del fluido

• La funzione di tenuta e arresto agisce esclusivamente sul

diametro esterno del tubo, dunque basta un solo raccordo per i

tubi di tutti i livelli di pressione sino a PN 16

• Il funzionamento del raccordo tubo ISO è chiaro e semplice;

O-ring di elastomero ad alta elasticità chiude a tenuta anche in

assenza di pressione grazie al suo precarico sul tubo

• In funzione della pressione della condotta e/o delle forze di

trazione meccaniche, la guarnizione e l'anello di chiusura

vengono premuti nella camera conica aumentandone l'efficacia

in ghisa sferoidale

verniciati con resine epossidiche

• Il collegamento è elastico, con la grappetta disimpegnata il

raccordo si può girare anche quando è montato e all'occorrenza

è possibile smontarlo; il montaggio è semplice e rapido

• Questa versione ha dimostrato la sua utilità per decenni nella

costruzione di condotte idriche e viene utilizzata in condotte di

tutti i livelli di pressione fino a PN 16 (anche vuote, con boccola di

sostegno)

• Nei raccordi in POM tutte le filettature interne sono rinforzate con

un anello di acciaio inox

• Tutti i raccordi in ghisa con filettatura interna sono provvisti di una

guarnizione per evitare la corrosione

• Nei raccordi in ghisa con filettatura esterna, dopo il montaggio

bisogna proteggere dalla corrosione a regola d'arte i passi di

filettatura scoperti

Materiale | Caratteristiche tecniche

• Corpo in POM o ghisa sferoidale

verniciata con resine epossidiche

• Anello di chiusura in POM

• Guarnizione O-ring in elastomero

in POM

Accessori

Accessori adatti:

Fresatubi:

Sfilatori:

Boccole di sostegno:

Nr. 6000

Nr. 6010

Nr. 6021

Edición 12.2015

K 3/1

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Tubo d'innesto

in POM

con filettatura esterna unilaterale,

Ogni scarico con raccordo ad inserimen-

to può essere trasformato in uno scarico

girevole con filettatura esterna; (vedere

pagina M 7/4)

Grappetta

"standard"”

dentatura

sfasata

Molletta speciale

"corindone"

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

Tutti i raccordi tubo ISO sono disponibili dietro sovrap-

prezzo anche per tubi in PVC con molletta speciale

"corindone".

(Per la molletta speciale vedere pagina P 4/2)
