HAWLE-FIT

Montaggio e smontaggio

• Istruzione di montaggio - raccordi / saracinesche

• PertubiinPEØd25-d63finoaPN16

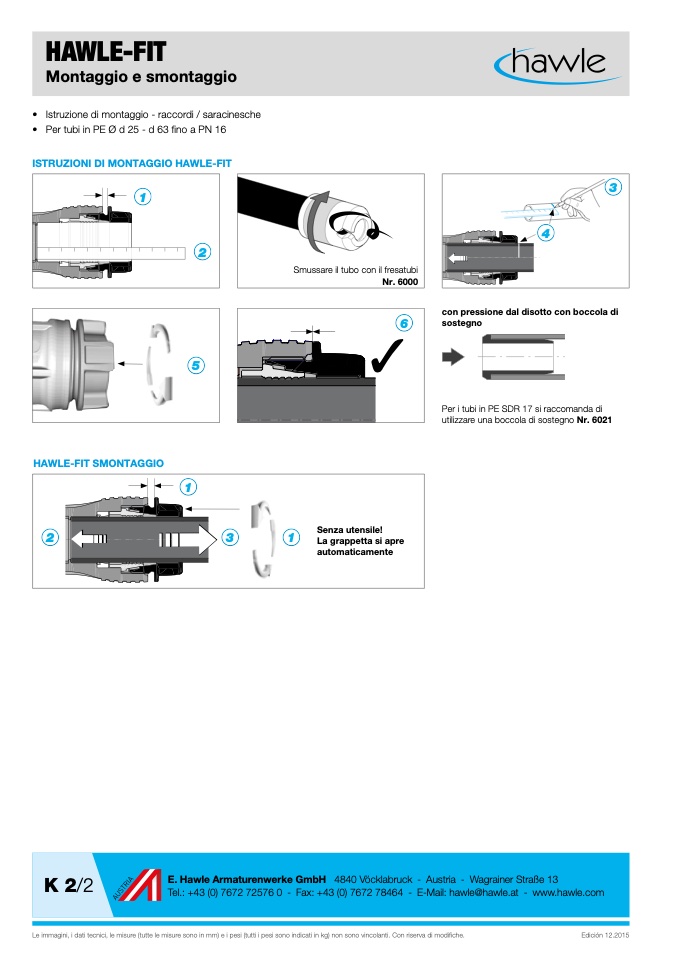

ISTRUZIONI DI MONTAGGIO HAWLE-FIT

1

2

3

4

con pressione dal disotto con boccola di

sostegno

Per i tubi in PE SDR 17 si raccomanda di

utilizzare una boccola di sostegno Nr. 6021

HAWLE-FIT SMONTAGGIO

1

2

3

1

Senza utensile!

La grappetta si apre

automaticamente

Smussare il tubo con il fresatubi

Nr. 6000

6

5

✓

➟

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

K 2/2

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
