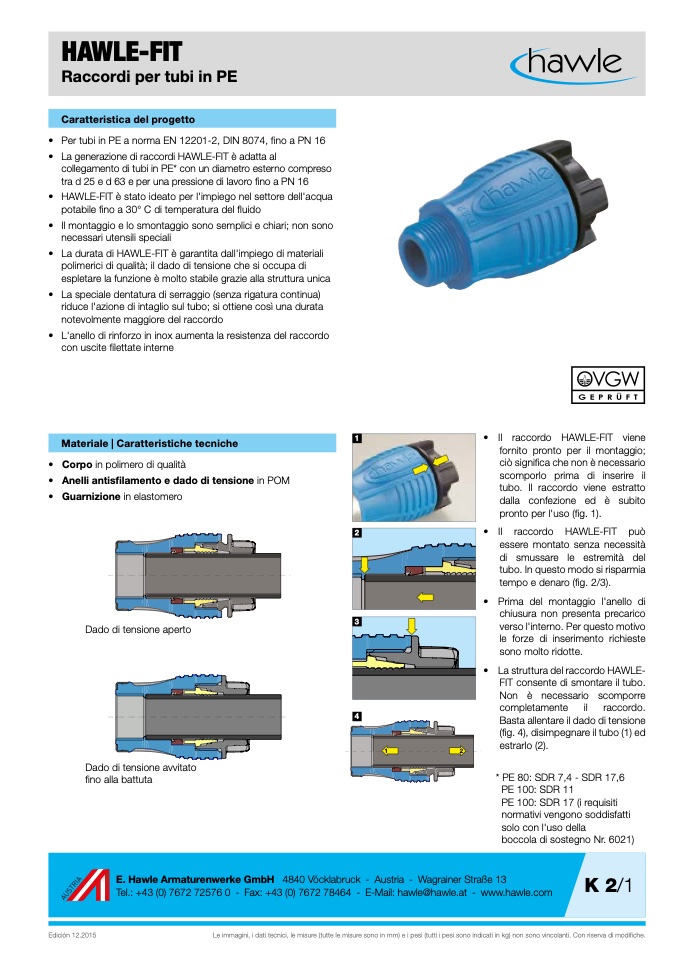

HAWLE-FIT

Raccordi per tubi in PE

Caratteristica del progetto

• Per tubi in PE a norma EN 12201-2, DIN 8074, fino a PN 16

• La generazione di raccordi HAWLE-FIT

è adatta al

collegamento di tubi in PE* con un diametro esterno compreso

tra d 25 e d 63 e per una pressione di lavoro fino a PN 16

• HAWLE-FIT è stato ideato per l'impiego nel settore dell'acqua

potabile fino a 30° C di temperatura del fluido

• Il montaggio e lo smontaggio sono semplici e chiari; non sono

necessari utensili speciali

• La durata di HAWLE-FIT è garantita dall'impiego di materiali

polimerici di qualità; il dado di tensione che si occupa di

espletare la funzione è molto stabile grazie alla struttura unica

• La speciale dentatura di serraggio (senza rigatura continua)

riduce l'azione di intaglio sul tubo; si ottiene così una durata

notevolmente maggiore del raccordo

• L'anello di rinforzo in inox aumenta la resistenza del raccordo

con uscite filettate interne

Materiale | Caratteristiche tecniche

• Corpo in polimero di qualità

• Anelli antisfilamento e dado di tensione in POM

• Guarnizione in elastomero

Dado di tensione aperto

Dado di tensione avvitato

fino alla battuta

1

2

3

4

• Il raccordo HAWLE-FIT viene

fornito pronto per il montaggio;

ciò significa che non è necessario

scomporlo prima di inserire il

tubo. Il raccordo viene estratto

dalla confezione ed è subito

pronto per l'uso (fig. 1).

• Il raccordo HAWLE-FIT può

essere montato senza necessità

di smussare le estremità del

tubo. In questo modo si risparmia

tempo e denaro (fig. 2/3).

• Prima del montaggio l'anello di

chiusura non presenta precarico

verso l'interno. Per questo motivo

le forze di inserimento richieste

sono molto ridotte.

Edición 12.2015

K 2/1

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

1

2

•

La struttura del raccordo HAWLE-

FIT consente di smontare il tubo.

Non è necessario scomporre

completamente il raccordo.

Basta allentare il dado di tensione

(fig. 4), disimpegnare il tubo (1) ed

estrarlo (2).

* PE 80: SDR 7,4 - SDR 17,6

PE 100: SDR 11

PE 100: SDR 17 (i requisiti

normativi vengono soddisfatti

solo con l'uso della

boccola di sostegno Nr. 6021)
