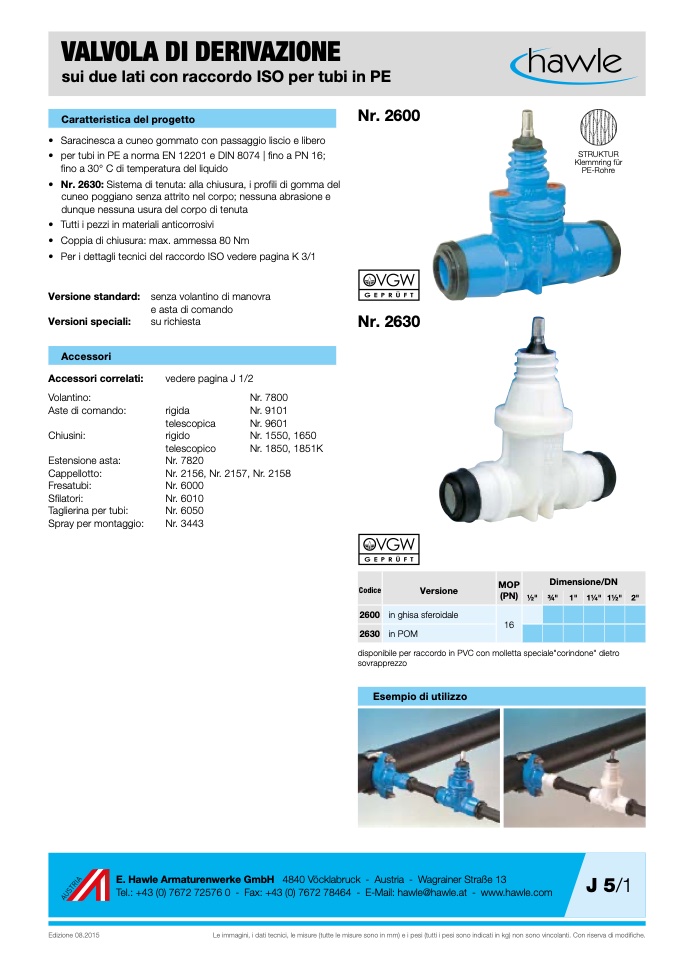

VALVOLA DI DERIVAZIONE

sui due lati con raccordo ISO per tubi in PE

Caratteristica del progetto

• Saracinesca a cuneo gommato con passaggio liscio e libero

• pertubiinPEanormaEN12201eDIN8074|finoaPN16;

fino a 30° C di temperatura del liquido

Nr. 2600

• Nr. 2630: Sistema di tenuta: alla chiusura, i profili di gomma del

cuneo poggiano senza attrito nel corpo; nessuna abrasione e

dunque nessuna usura del corpo di tenuta

• Tutti i pezzi in materiali anticorrosivi

• Coppia di chiusura: max. ammessa 80 Nm

• Per i dettagli tecnici del raccordo ISO vedere pagina K 3/1

STRUKTUR

Klemmring für

PE-Rohre

Versione standard:

Versioni speciali:

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

Fresatubi:

Sfilatori:

Taglierina per tubi:

Spray per montaggio:

senza volantino di manovra

e asta di comando

su richiesta

vedere pagina J 1/2

Nr. 7800

Nr. 2630

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 6000

Nr. 6010

Nr. 6050

Nr. 3443

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Codice

Versione

MOP

(PN)

Dimensione/DN

1⁄2"

3⁄4"

1"

11⁄4"

11⁄2"

2"

2600

in ghisa sferoidale

16

2630

in POM

disponibile per raccordo in PVC con molletta speciale"corindone" dietro

sovrapprezzo

Esempio di utilizzo

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 5/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
