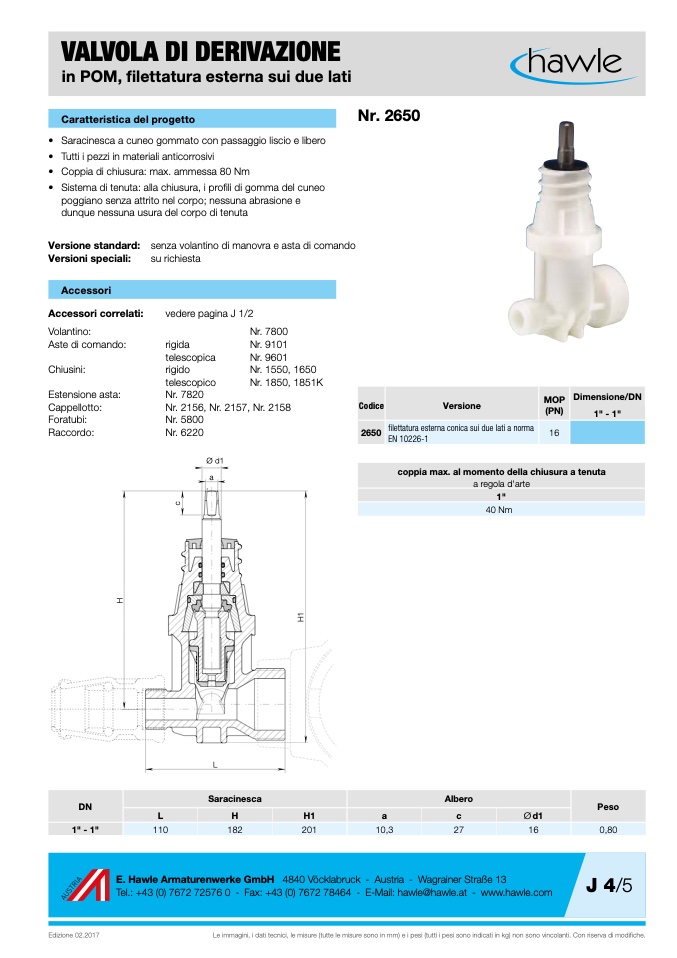

VALVOLA DI DERIVAZIONE

in POM, filettatura esterna sui due lati

Caratteristica del progetto

• Saracinesca a cuneo gommato con passaggio liscio e libero

• Tutti i pezzi in materiali anticorrosivi

• Coppia di chiusura: max. ammessa 80 Nm

• Sistema di tenuta: alla chiusura, i profili di gomma del cuneo

poggiano senza attrito nel corpo; nessuna abrasione e

dunque nessuna usura del corpo di tenuta

Nr. 2650

Versione standard:

Versioni speciali:

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

Foratubi:

Raccordo:

senza volantino di manovra e asta di comando

su richiesta

vedere pagina J 1/2

Nr. 7800

DN

1" - 1"

Edizione 02.2017

Saracinesca

L

H

H1

a

c

Ød1

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 5800

Nr. 6220

filettatura esterna conica sui due lati a norma

EN 10226-1

16

Ø d1

a

coppia max. al momento della chiusura a tenuta

a regola d'arte

1"

40 Nm

L

L

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Codice

2650

Versione

MOP Dimensione/DN

110

182

201

10,3

27

16

0,80

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 4/5

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Albero

Peso

(PN)

1" - 1"

H

1

H

c
