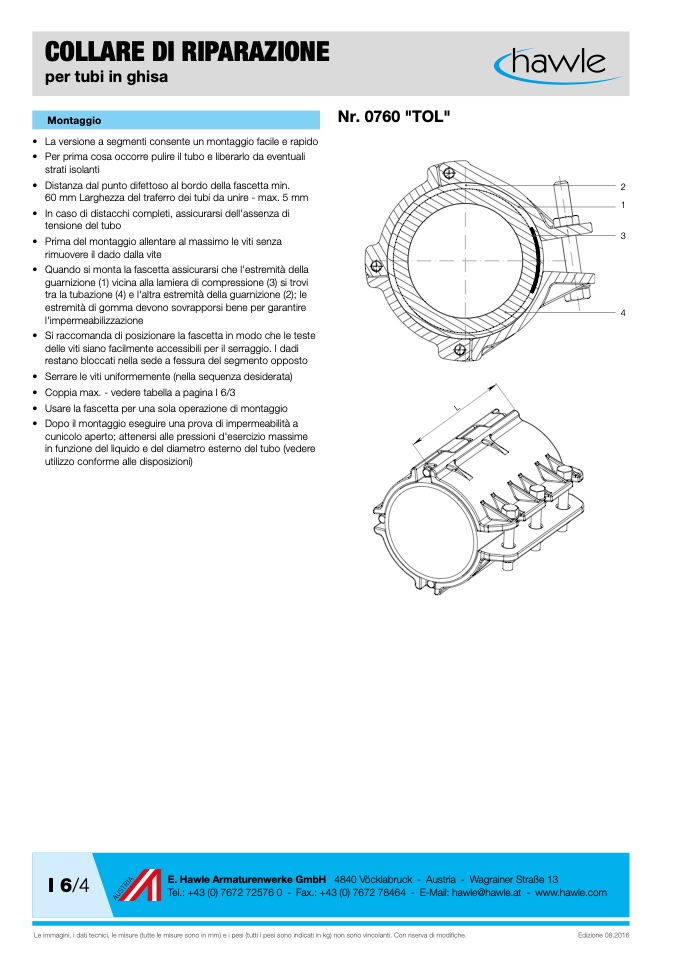

COLLARE DI RIPARAZIONE

per tubi in ghisa

Montaggio

• La versione a segmenti consente un montaggio facile e rapido

• Per prima cosa occorre pulire il tubo e liberarlo da eventuali

strati isolanti

• Distanza dal punto difettoso al bordo della fascetta min.

60 mm Larghezza del traferro dei tubi da unire - max. 5 mm

• In caso di distacchi completi, assicurarsi dell'assenza di

tensione del tubo

• Prima del montaggio allentare al massimo le viti senza

rimuovere il dado dalla vite

• Quando si monta la fascetta assicurarsi che l'estremità della

guarnizione (1) vicina alla lamiera di compressione (3) si trovi

tra la tubazione (4) e l'altra estremit

à della guarnizione (2); le

estremità di gomma devono sovrapporsi bene per garantire

l'impermeabilizzazione

• Si raccomanda di posizionare la fascetta in modo che le teste

delle viti siano facilmente accessibili per il serraggio. I dadi

restano bloccati nella sede a fessura del segmento opposto

• Serrare le viti uniformemente (nella sequenza desiderata)

• Coppia max. - vedere tabella a pagina I 6/3

• Usare la fascetta per una sola operazione di montaggio

• Dopo il montaggio eseguire una prova di impermeabilit

à a

cunicolo aperto; attenersi alle pressioni d'esercizio massime

in funzione del liquido e del diametro esterno del tubo (vedere

utilizzo conforme alle disposizioni)

Nr. 0760 "TOL"

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

I 6/4

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modi

fiche.

Edizione 08.2016

2

1

3

4
