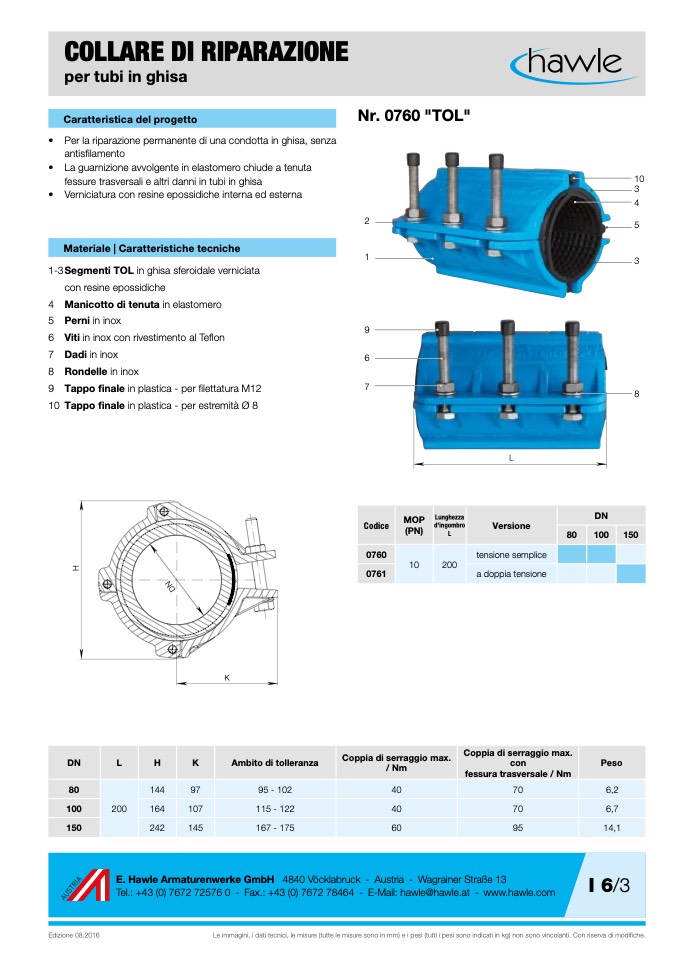

COLLARE DI RIPARAZIONE

per tubi in ghisa

Caratteristica del progetto

• Per la riparazione permanente di una condotta in ghisa, senza

antisfilamento

Nr. 0760 "TOL"

2

1

9

6

7

• La guarnizione avvolgente in elastomero chiude a tenuta

fessure trasversali e altri danni in tubi in ghisa

• Verniciatura con resine epossidiche interna ed esterna

Materiale | Caratteristiche tecniche

1-3Segmenti TOL in ghisa sferoidale verniciata

con resine epossidiche

4 Manicotto di tenuta in elastomero

5 Perni in inox

6 Viti in inox con rivestimento al Te

flon

7 Dadi in inox

8 Rondelle in inox

9 Tappo finale in plastica - per filettatura M12

10 Tappo finale in plastica - per estremità Ø 8

10

3

4

5

3

8

L

Codice

MOP

(PN)

Lunghezza

d'ingombro

L

Versione

DN

80

100

150

0760

10

200

tensione semplice

0761

a doppia tensione

K

DN

L

H

K

Ambito di tolleranza

Coppia di serraggio max.

/ Nm

Coppia di serraggio max.

con

fessura trasversale / Nm

Peso

80

200

144

97

95 - 102

40

70

6,2

100

164

107

115 - 122

40

70

6,7

150

242

145

167 - 175

60

95

14,1

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

I 6/3

Edizione 08.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

H

D

N
