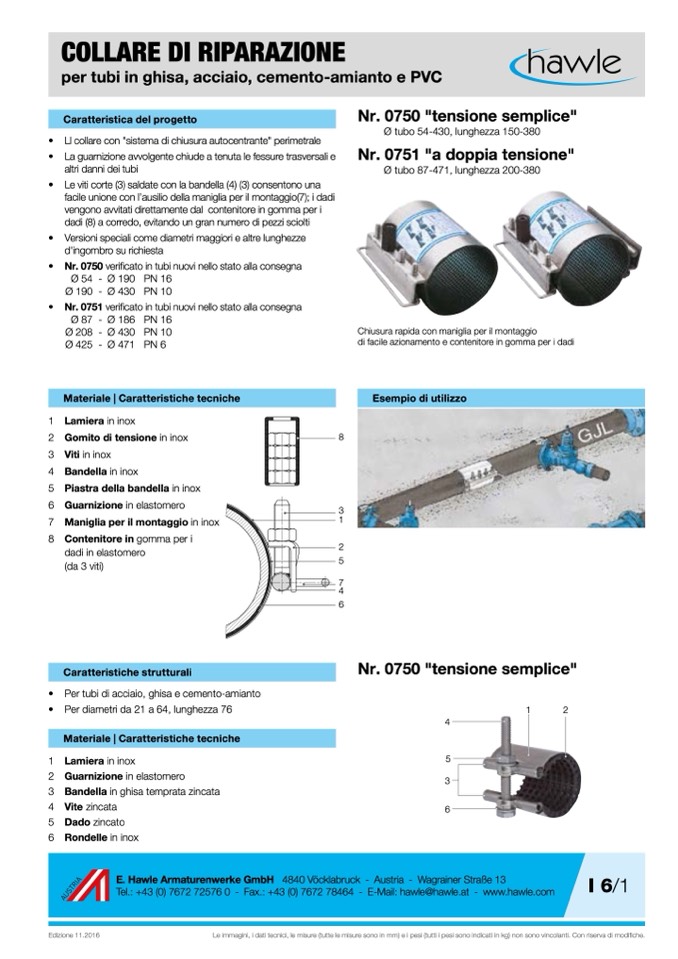

COLLARE DI RIPARAZIONE
per tubi in ghisa, acciaio, cemento-amianto e PVC
Caratteristica del progetto
• Ll collare con "sistema di chiusura autocentrante" perimetrale
• La guarnizione avvolgente chiude a tenuta le fessure trasversali e
altri danni dei tubi
• Le viti corte (3) saldate con la bandella (4) (3) consentono una
facile unione con l’ausilio della maniglia per il montaggio(7); i dadi
vengono avvitati direttamente dal contenitore in gomma per i
dadi (8) a corredo, evitando un gran numero di pezzi sciolti
Nr. 0750 "tensione semplice"
Ø tubo 54-430, lunghezza 150-380
Nr. 0751 "a doppia tensione"
Ø tubo 87-471, lunghezza 200-380
• Versioni speciali come diametri maggiori e altre lunghezze
d'ingombro su richiesta
• Nr. 0750 verificato in tubi nuovi nello stato alla consegna
Ø 54 - Ø 190 PN 16
Ø 190 - Ø 430 PN 10
• Nr. 0751 verificato in tubi nuovi nello stato alla consegna
Ø 87 - Ø 186
Ø 208 - Ø 430
Ø 425 - Ø 471
PN 16
PN 10
PN 6
Chiusura rapida con maniglia per il montaggio
di facile azionamento e contenitore in gomma per i dadi
Esempio di utilizzo
8
3
1
2
5
7
4
6
Materiale | Caratteristiche tecniche
1 Lamiera in inox
2 Gomito di tensione in inox
3 Viti in inox
4 Bandella in inox
5 Piastra della bandella in inox
6 Guarnizione in elastomero
7 Maniglia per il montaggio in inox
8 Contenitore in gomma per i
dadi in elastomero
(da 3 viti)
Caratteristiche strutturali
• Per tubi di acciaio, ghisa e cemento-amianto
• Per diametri da 21 a 64, lunghezza 76
Materiale | Caratteristiche tecniche
1 Lamiera in inox
2 Guarnizione in elastomero
3 Bandella in ghisa temprata zincata
4 Vite zincata
5 Dado zincato
6 Rondelle in inox
Nr. 0750 "tensione semplice"
E. Hawle Armaturenwerke GmbH
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
I 6/1
Edizione 11.2016
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
