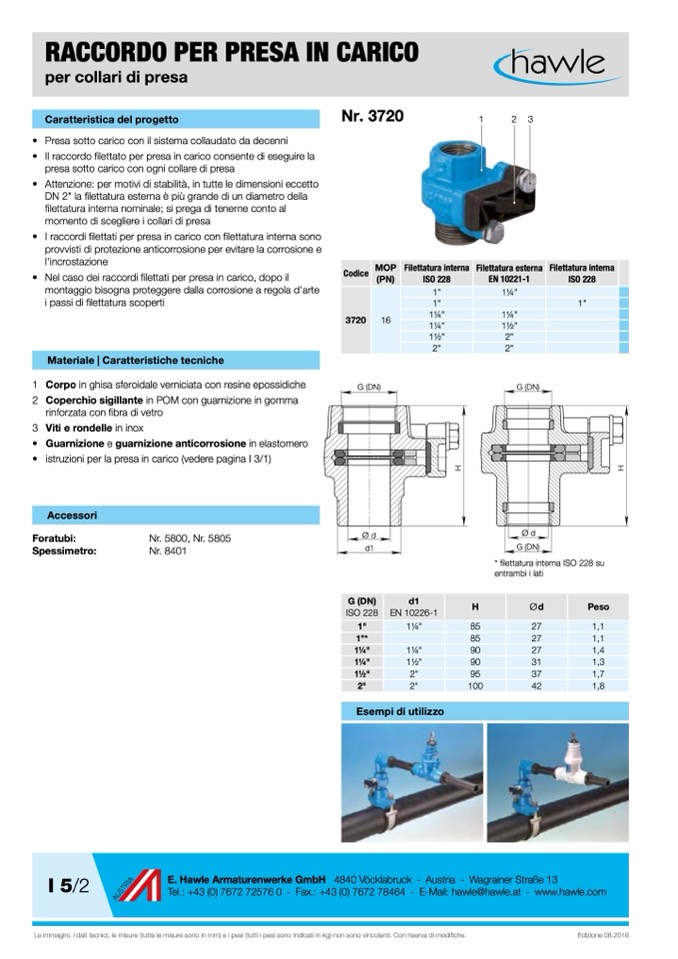

RACCORDO PER PRESA IN CARICO
per collari di presa
Caratteristica del progetto
• Presa sotto carico con il sistema collaudato da decenni
• Il raccordo filettato per presa in carico consente di eseguire la
presa sotto carico con ogni collare di presa
• Attenzione: per motivi di stabilità, in tutte le dimensioni eccetto
DN 2" la filettatura esterna è più grande di un diametro della
filettatura interna nominale; si prega di tenerne conto al
momento di scegliere i collari di presa
• I raccordi filettati per presa in carico con filettatura interna sono
provvisti di protezione anticorrosione per evitare la corrosione e
l'incrostazione
• Nel caso dei raccordi filettati per presa in carico, dopo il
montaggio bisogna proteggere dalla corrosione a regola d'arte
i passi di filettatura scoperti
Materiale | Caratteristiche tecniche
1 Corpo in ghisa sferoidale verniciata con resine epossidiche
2 Coperchio sigillante in POM con guarnizione in gomma
rinforzata con fibra di vetro
3 Viti e rondelle in inox
• Guarnizione e guarnizione anticorrosione in elastomero
• istruzioni per la presa in carico (vedere pagina I 3/1)
Nr. 3720
1
2 3
H
H
Accessori
Foratubi:
Spessimetro:
Nr. 5800, Nr. 5805
Nr. 8401
3720
16
G (DN)
Ød
d1
G (DN)
E. Hawle Armaturenwerke GmbH
Codice
MOP
(PN)
Filettatura interna
ISO 228
1"
1"
11⁄4"
11⁄4"
11⁄2"
2"
Filettatura esterna
EN 10221-1
11⁄4"
11⁄4"
11⁄2"
2"
2"
G (DN)
Ød
G (DN)
Filettatura interna
ISO 228
1"
EN 10226-1
11⁄4"
11⁄4"
11⁄4"
11⁄2"
11⁄2"
2"
ISO 228
1"
11⁄4"
85
85
90
90
95
27
1,1
27
1,1
27
1,4
31
1,3
37
1,7
42
1,8
1"*
d1
* filettatura interna ISO 228 su
entrambi i lati
H
Ød
Peso
2"
2"
100
Esempi di utilizzo
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
I 5/2
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modi
fiche.
Edizione 08.2016
