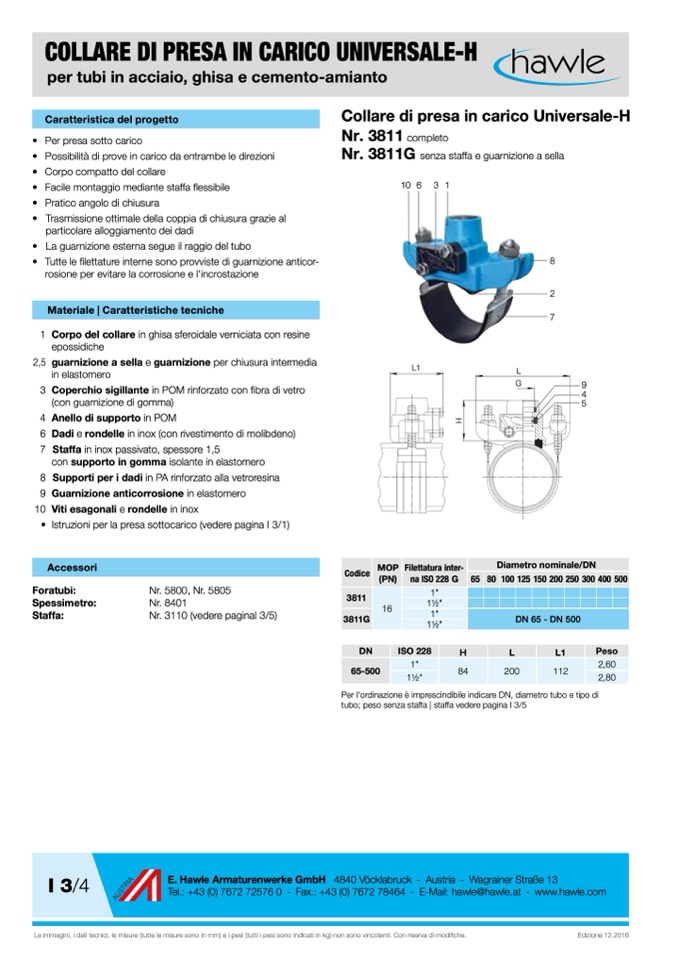

COLLARE DI PRESA IN CARICO UNIVERSALE-H

per tubi in acciaio, ghisa e cemento-amianto

Caratteristica del progetto

• Per presa sotto carico

• Possibilità di prove in carico da entrambe le direzioni

• Corpo compatto del collare

• Facile montaggio mediante staffa flessibile

• Pratico angolo di chiusura

• Trasmissione ottimale della coppia di chiusura grazie al

particolare alloggiamento dei dadi

• La guarnizione esterna segue il raggio del tubo

• Tutte le filettature interne sono provviste di guarnizione anticor-

rosione per evitare la corrosione e l'incrostazione

Materiale | Caratteristiche tecniche

1 Corpo del collare in ghisa sferoidale verniciata con resine

epossidiche

2,5 guarnizione a sella e guarnizione per chiusura intermedia

in elastomero

3 Coperchio sigillante in POM rinforzato con fibra di vetro

(con guarnizione di gomma)

4 Anello di supporto in POM

6 Dadi e rondelle in inox (con rivestimento di molibdeno)

7 Staffa in inox passivato, spessore 1,5

con supporto in gomma isolante in elastomero

8 Supporti per i dadi in PA rinforzato alla vetroresina

9 Guarnizione anticorrosione in elastomero

10 Viti esagonali e rondelle in inox

• Istruzioni per la presa sottocarico (vedere pagina I 3/1)

Collare di presa in carico Universale-H

Nr. 3811

completo

Nr. 3811G

senza staffa e guarnizione a sella

H

Accessori

Foratubi:

Spessimetro:

Staffa:

MOP

(PN)

16

Filettatura inter-

na ISO 228 G

1"

Diametro nominale/DN

100 125 150 200 250 300 400 500

Codice

Nr. 5800, Nr. 5805

3811

Nr. 8401

Nr. 3110 (vedere paginaI 3/5)

3811G

DN

65-500

65

80

E. Hawle Armaturenwerke GmbH

106 31

L1

8

2

7

L

G

9

4

5

11⁄2"

1"

11⁄2"

ISO 228

1"

11⁄2"

DN 65 - DN 500

H

84

L

200

L1

Peso

112

2,60

2,80

Per l'ordinazione è imprescindibile indicare DN, diametro tubo e tipo di

tubo; peso senza staffa | staffa vedere pagina I 3/5

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

I 3/4

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modi

fiche.

Edizione 12.2016
