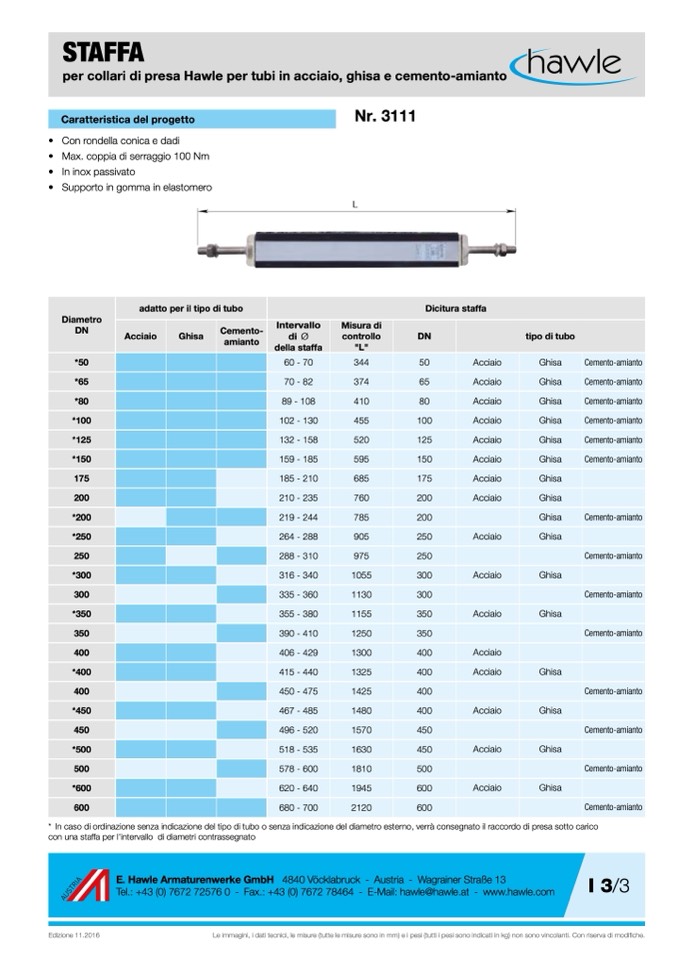

STAFFA
per collari di presa Hawle per tubi in acciaio, ghisa e cemento-amianto
Caratteristica del progetto
• Con rondella conica e dadi
• Max. coppia di serraggio 100 Nm
• In inox passivato
• Supporto in gomma in elastomero
Nr. 3111
L
Diametro
Intervallo
di Ø
della staffa
adatto per il tipo di tubo
Dicitura staffa
Misura di
controllo
DN
tipo di tubo
"L"
DN
Acciaio
Ghisa
Cemento-
amianto
*50
60 - 70
344
50
Acciaio
Ghisa
Cemento-amianto
*65
70 - 82
374
65
Acciaio
Ghisa
Cemento-amianto
*80
89 - 108
410
80
Acciaio
Ghisa
Cemento-amianto
*100
102 - 130
455
100
Acciaio
Ghisa
Cemento-amianto
*125
132 - 158
520
125
Acciaio
Ghisa
Cemento-amianto
*150
159 - 185
595
150
Acciaio
Ghisa
Cemento-amianto
175
185 - 210
685
175
Acciaio
Ghisa
200
210 - 235
760
200
Acciaio
Ghisa
*200
219 - 244
785
200
Ghisa
Cemento-amianto
*250
264 - 288
905
250
Acciaio
Ghisa
250
288 - 310
975
250
Cemento-amianto
*300
316 - 340
1055
300
Acciaio
Ghisa
300
335 - 360
1130
300
Cemento-amianto
*350
355 - 380
1155
350
Acciaio
Ghisa
350
390 - 410
1250
350
Cemento-amianto
400
406 - 429
1300
400
Acciaio
*400
415 - 440
1325
400
Acciaio
Ghisa
400
450 - 475
1425
400
Cemento-amianto
*450
467 - 485
1480
400
Acciaio
Ghisa
450
496 - 520
1570
450
Cemento-amianto
*500
518 - 535
1630
450
Acciaio
Ghisa
500
578 - 600
1810
500
Cemento-amianto
*600
620 - 640
1945
600
Acciaio
Ghisa
600
680 - 700
2120
600
Cemento-amianto
* In caso di ordinazione senza indicazione del tipo di tubo o senza indicazione del diametro esterno, verrà consegnato il raccordo di presa sotto carico
con una staffa per l'intervallo di diametri contrassegnato
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax.: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
I 3/3
Edizione 11.2016
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
