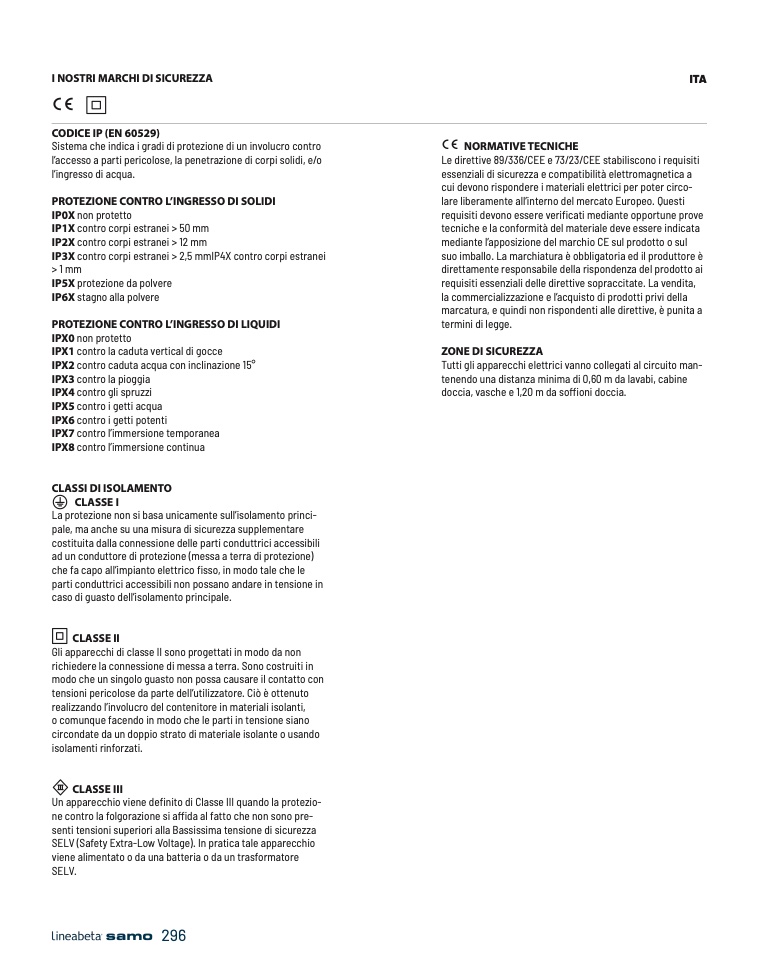

I NOSTRI MARCHI DI SICUREZZA

ITA

CODICE IP (EN 60529)

Sistema che indica i gradi di protezione di un involucro contro

l’accesso a parti pericolose, la penetrazione di corpi solidi, e/o

l’ingresso di acqua.

PROTEZIONE CONTRO L’INGRESSO DI SOLIDI

IP0X non protetto

IP1X contro corpi estranei > 50 mm

IP2X contro corpi estranei > 12 mm

IP3X contro corpi estranei > 2,5 mmIP4X contro corpi estranei

> 1 mm

IP5X protezione da polvere

IP6X stagno alla polvere

PROTEZIONE CONTRO L’INGRESSO DI LIQUIDI

IPX0 non protetto

IPX1 contro la caduta vertical di gocce

IPX2 contro caduta acqua con inclinazione 15°

IPX3 contro la pioggia

IPX4 contro gli spruzzi

IPX5 contro i getti acqua

IPX6 contro i getti potenti

IPX7 contro l’immersione temporanea

IPX8 contro l’immersione continua

CLASSI DI ISOLAMENTO

CLASSE I

La protezione non si basa unicamente sull’isolamento princi-

pale, ma anche su una misura di sicurezza supplementare

costituita dalla connessione delle parti conduttrici accessibili

ad un conduttore di protezione (messa a terra di protezione)

che fa capo all’impianto elettrico fisso, in modo tale che le

parti conduttrici accessibili non possano andare in tensione in

caso di guasto dell’isolamento principale.

CLASSE II

Gli apparecchi di classe II sono progettati in modo da non

richiedere la connessione di messa a terra. Sono costruiti in

modo che un singolo guasto non possa causare il contatto con

tensioni pericolose da parte dell’utilizzatore. Ciò è ottenuto

realizzando l’involucro del contenitore in materiali isolanti,

o comunque facendo in modo che le parti in tensione siano

circondate da un doppio strato di materiale isolante o usando

isolamenti rinforzati.

CLASSE III

Un apparecchio viene definito di Classe III quando la protezio-

ne contro la folgorazione si affida al fatto che non sono pre-

senti tensioni superiori alla Bassissima tensione di sicurezza

SELV (Safety Extra-Low Voltage). In pratica tale apparecchio

viene alimentato o da una batteria o da un trasformatore

SELV.

NORMATIVE TECNICHE

Le direttive 89/336/CEE e 73/23/CEE stabiliscono i requisiti

essenziali di sicurezza e compatibilità elettromagnetica a

cui devono rispondere i materiali elettrici per poter circo-

lare liberamente all’interno del mercato Europeo. Questi

requisiti devono essere verificati mediante opportune prove

tecniche e la conformità del materiale deve essere indicata

mediante l’apposizione del marchio CE sul prodotto o sul

suo imballo. La marchiatura è obbligatoria ed il produttore è

direttamente responsabile della rispondenza del prodotto ai

requisiti essenziali delle direttive sopraccitate. La vendita,

la commercializzazione e l’acquisto di prodotti privi della

marcatura, e quindi non rispondenti alle direttive, è punita a

termini di legge.

ZONE DI SICUREZZA

Tutti gli apparecchi elettrici vanno collegati al circuito man-

tenendo una distanza minima di 0,60 m da lavabi, cabine

doccia, vasche e 1,20 m da soffioni doccia.
