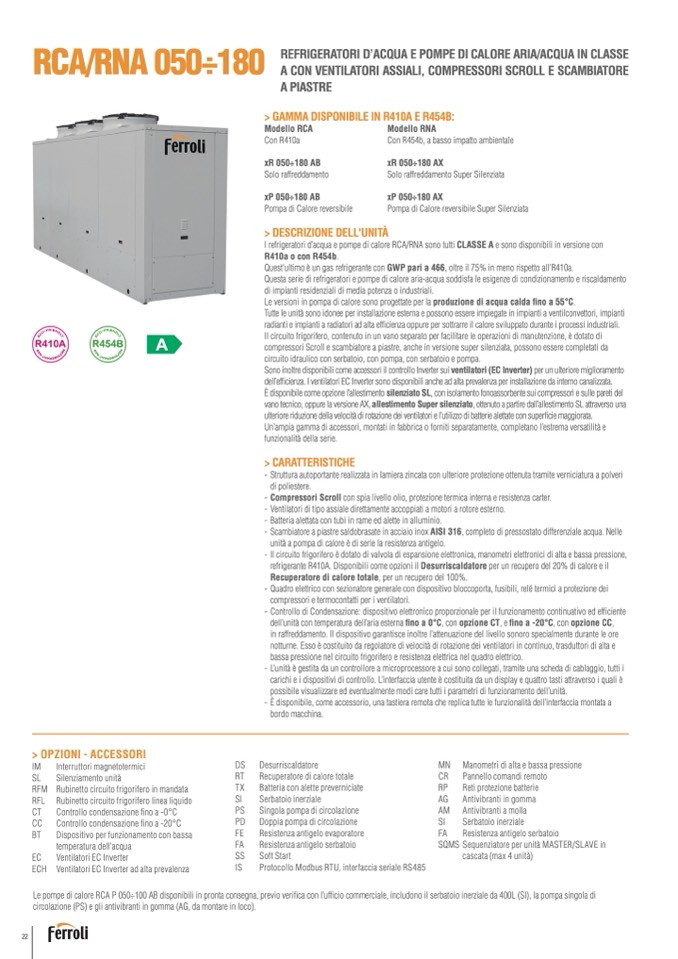

RCA/RNA 050÷180

REFRIGERATORI D’ACQUA E POMPE DI CALORE ARIA/ACQUA IN CLASSE

A CON VENTILATORI ASSIALI, COMPRESSORI SCROLL E SCAMBIATORE

A PIASTRE

> GAMMA DISPONIBILE IN R410A E R454B:

A

> DESCRIZIONE DELL'UNITÀ

I refrigeratori d’acqua e pompe di calore RCA/RNA sono tutti CLASSE A e sono disponibili in versione con

R410a o con R454b.

Quest'ultimo è un gas refrigerante con GWP pari a 466, oltre il 75% in meno rispetto all'R410a.

Questa serie di refrigeratori e pompe di calore aria-acqua soddisfa le esigenze di condizionamento e riscaldamento

di impianti residenziali di media potenza o industriali.

Le versioni in pompa di calore sono progettate per la produzione di acqua calda fino a 55°C.

Tutte le unità sono idonee per installazione esterna e possono essere impiegate in impianti a ventilconvettori, impianti

radianti e impianti a radiatori ad alta efficienza oppure per sottrarre il calore sviluppato durante i processi industriali.

Il circuito frigorifero, contenuto in un vano separato per facilitare le operazioni di manutenzione, è dotato di

compressori Scroll e scambiatore a piastre, anche in versione super silenziata, possono essere completati da

circuito idraulico con serbatoio, con pompa, con serbatoio e pompa.

Sono inoltre disponibili come accessori il controllo Inverter sui ventilatori (EC Inverter) per un ulteriore miglioramento

dell’efficienza. I ventilatori EC Inverter sono disponibili anche ad alta prevalenza per installazione da interno canalizzata.

È disponibile come opzione l’allestimento silenziato SL, con isolamento fonoassorbente sui compressori e sulle pareti del

vano tecnico, oppure la versione AX, allestimento Super silenziato, ottenuto a partire dall’allestimento SL attraverso una

ulteriore riduzione della velocità di rotazione dei ventilatori e l’utilizzo di batterie alettate con superficie maggiorata.

Un’ampia gamma di accessori, montati in fabbrica o forniti separatamente, completano l’estrema versatilità e

funzionalità della serie.

> CARATTERISTICHE

- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri

di poliestere.

- Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.

- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.

- Batteria alettata con tubi in rame ed alette in alluminio.

- Scambiatore a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle

unità a pompa di calore è di serie la resistenza antigelo.

- Il circuito frigorifero è dotato di valvola di espansione elettronica, manometri elettronici di alta e bassa pressione,

refrigerante R410A. Disponibili come opzioni il Desurriscaldatore per un recupero del 20% di calore e il

Recuperatore di calore totale, per un recupero del 100%.

- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relé termici a protezione dei

compressori e termocontatti per i ventilatori.

- Controllo di Condensazione: dispositivo elettronico proporzionale per il funzionamento continuativo ed efficiente

dell’unità con temperatura dell’aria esterna fino a 0°C, con opzione CT, e fino a -20°C, con opzione CC,

in raffreddamento. Il dispositivo garantisce inoltre l’attenuazione del livello sonoro specialmente durante le ore

notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo, trasduttori di alta e

bassa pressione nel circuito frigorifero e resistenza elettrica nel quadro elettrico.

- L’unità è gestita da un controllore a microprocessore a cui sono collegati, tramite una scheda di cablaggio, tutti i

carichi e i dispositivi di controllo. L’interfaccia utente è costituita da un display e quattro tasti attraverso i quali è

possibile visualizzare ed eventualmente modi care tutti i parametri di funzionamento dell’unità.

- È disponibile, come accessorio, una tastiera remota che replica tutte le funzionalità dell’interfaccia montata a

bordo macchina.

Modello RCA

Con R410a

xR 050÷180 AB

Solo raffreddamento

xP 050÷180 AB

Pompa di Calore reversibile

Modello RNA

Con R454b, a basso impatto ambientale

xR 050÷180 AX

Solo raffreddamento Super Silenziata

xP 050÷180 AX

Pompa di Calore reversibile Super Silenziata

R410A

R454B

> OPZIONI - ACCESSORI

DS

RT

TX

SI

PS

PD

FE

FA

SS

IS

Desurriscaldatore

Recuperatore di calore totale

Batteria con alette preverniciate

Serbatoio inerziale

Singola pompa di circolazione

Doppia pompa di circolazione

Resistenza antigelo evaporatore

Resistenza antigelo serbatoio

Soft Start

Protocollo Modbus RTU, interfaccia seriale RS485

MN Manometri di alta e bassa pressione

CR Pannello comandi remoto

RP

Reti protezione batterie

AG Antivibranti in gomma

AM Antivibranti a molla

SI

Serbatoio inerziale

FA

Resistenza antigelo serbatoio

SQMS Sequenziatore per unità MASTER/SLAVE in

cascata (max 4 unità)

IM

Interruttori magnetotermici

SL

Silenziamento unità

RFM Rubinetto circuito frigorifero in mandata

RFL Rubinetto circuito frigorifero linea liquido

CT

Controllo condensazione fino a -0°C

CC Controllo condensazione fino a -20°C

BT

Dispositivo per funzionamento con bassa

temperatura dell'acqua

EC

Ventilatori EC Inverter

ECH Ventilatori EC Inverter ad alta prevalenza

Le pompe di calore RCA P 050÷100 AB disponibili in pronta consegna, previo verifica con l’ufficio commerciale, includono il serbatoio inerziale da 400L (SI), la pompa singola di

circolazione (PS) e gli antivibranti in gomma (AG, da montare in loco).
