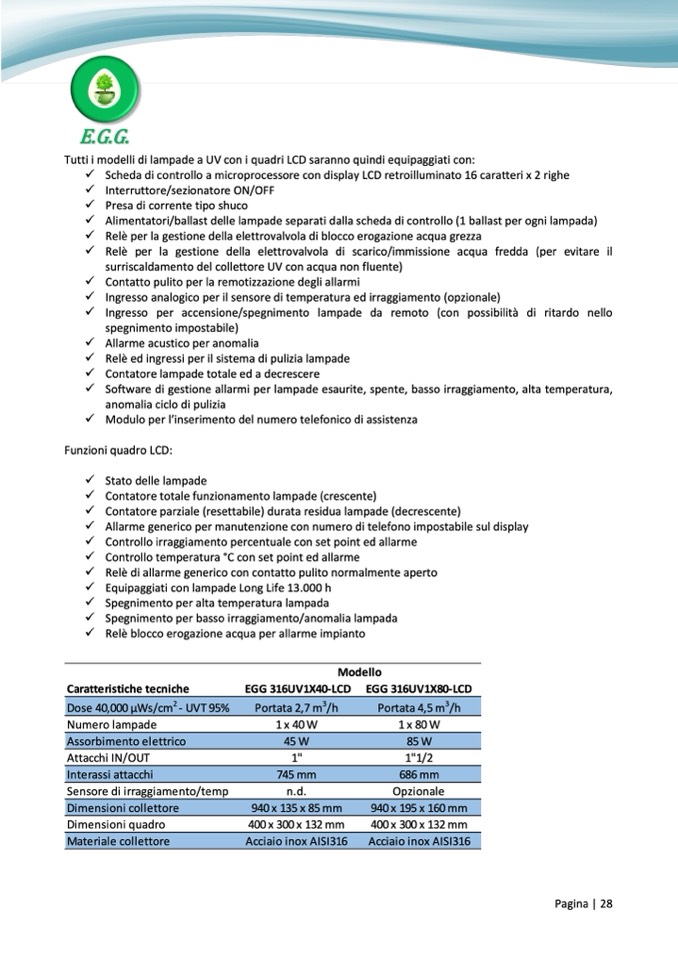

Tutti i modelli di lampade a UV con i quadri LCD saranno quindi equipaggiati con:

✓ Scheda di controllo a microprocessore con display LCD retroilluminato 16 caratteri x 2 righe

✓ Interruttore/sezionatore ON/OFF

✓ Presa di corrente tipo shuco

✓ Alimentatori/ballast delle lampade separati dalla scheda di controllo (1 ballast per ogni lampada)

✓ Relè per la gestione della elettrovalvola di blocco erogazione acqua grezza

✓ Relè per la gestione della elettrovalvola di scarico/immissione acqua fredda (per evitare il

surriscaldamento del collettore UV con acqua non fluente)

✓ Contatto pulito per la remotizzazione degli allarmi

✓ Ingresso analogico per il sensore di temperatura ed irraggiamento (opzionale)

✓ Ingresso per accensione/spegnimento lampade da remoto (con possibilità di ritardo nello

spegnimento impostabile)

✓ Allarme acustico per anomalia

✓ Relè ed ingressi per il sistema di pulizia lampade

✓ Contatore lampade totale ed a decrescere

✓ Software di gestione allarmi per lampade esaurite, spente, basso irraggiamento, alta temperatura,

anomalia ciclo di pulizia

✓ Modulo per l’inserimento del numero telefonico di assistenza

Funzioni quadro LCD:

✓ Stato delle lampade

✓ Contatore totale funzionamento lampade (crescente)

✓ Contatore parziale (resettabile) durata residua lampade (decrescente)

✓ Allarme generico per manutenzione con numero di telefono impostabile sul display

✓ Controllo irraggiamento percentuale con set point ed allarme

✓ Controllo temperatura °C con set point ed allarme

✓ Relè di allarme generico con contatto pulito normalmente aperto

✓ Equipaggiati con lampade Long Life 13.000 h

✓ Spegnimento per alta temperatura lampada

✓ Spegnimento per basso irraggiamento/anomalia lampada

✓ Relè blocco erogazione acqua per allarme impianto

Modello

Caratteristiche tecniche

EGG 316UV1X40-LCD EGG 316UV1X80-LCD

Dose 40,000 μWs/cm

2

- UVT 95%

Portata 2,7 m

3

/h

Portata 4,5 m

3

/h

Numero lampade

1 x 40 W

1 x 80 W

Assorbimento elettrico

45 W

85 W

Attacchi IN/OUT

1"

1"1/2

Interassi attacchi

745 mm

686 mm

Sensore di irraggiamento/temp

n.d.

Opzionale

Dimensioni collettore

940 x 135 x 85 mm

940 x 195 x 160 mm

Dimensioni quadro

400 x 300 x 132 mm

400 x 300 x 132 mm

Materiale collettore

Acciaio inox AISI316

Acciaio inox AISI316

Pagina | 28
